Toepassingen en belangrijke selectie-overwegingen van zelf-bux-lagers in hydraulische machines

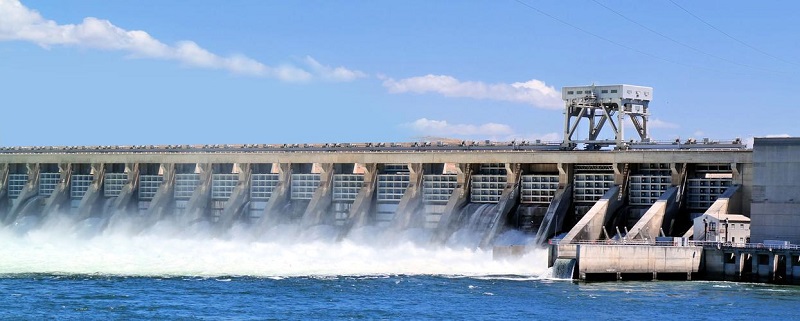

Hydraulische machines werken onder barre omstandigheden met langdurige onderdompeling van water, sedimentschuren en intermitterende zware belastingen. Traditionele lagers hebben vaak last van smeermiddelverlies, door corrosie geïnduceerde greep en verminderde betrouwbaarheid van apparatuur. Zelfverminderingslagers , bekend om hun onderhoudsvrije werking, corrosieweerstand en slijtvastheid tegen sediment, zijn naar voren gekomen als de voorkeursoplossing voor kritieke installaties zoals sluispoorten en pompstations. Dit artikel analyseert typische applicatiescenario's en kernselectiecriteria voor zelf-bux-lagers in hydraulische machines, Drawi

I. Typische toepassingen van zelfverzamelde lagers in hydraulische machines

SlUICE GATE HOIST SLIDERS EN GODE WIELEN

l Sliderlagers: Sluice gate takels worden continu ondergedompeld in sediment beladen water. Een Yangtze River Hydraulic Project heeft 316L roestvrijstalen op stalen op stalen gebaseerde zelf-verkleinende lagers aangenomen met een oppervlakte-composiet PTFE-coating. Na vijf jaar continue werking in water met een sedimentconcentratie van 2 kg/m³ was de slijtagediepte slechts 0,25 mm, Waarbij de levensduur verviervoudigde in vergelijking met traditionele bronzen bussen en het verminderen van de takelkrachtschommelingen met 30%.

l Leidwielassystemen: Graphite-Copper-legeringslagers vertonen stabiele wrijvingscoëfficiënten van 0,08-0,12 in vochtige omgevingen. Veldtests op het drie Gorges -schipvergrendeling toonden een vermindering van het hijsende ruis van 85 dB tot 72 dB en een verbetering van 20% in de nauwkeurigheid van de synchronisatie.

Pomp- en turbine -assystemen

l Diepe pompgeleiderslagers: engineering op plastic gebaseerde zelf-buienlagers (bijv. Peek koolstofvezel) zijn bestand tegen hoge lineaire snelheden (tot 10 m/s) en axiale trillingen. Veldmetingen bij een zuid-naar-noord waterafleidingspompstation geregistreerde as trillingswaarden ≤2,5 μm, een reductie van 60% vergeleken met metalen lagers.

l Turbinegidsaanschijven: op keramische gebaseerde zelf-vensterklagers (SIC-grafiet) in waterstromen die micro-kwartsdeeltjes bevatten (≤0,1 mm diameter) vertoonden jaarlijkse slijtagediepten <0,05 mm. Post-retrofit testen bij een Yunnan waterkrachtstation verkortte schadeaanpassing Response-tijden met 15%.

Gearticuleerde mechanismen in baggeruitrusting van de rivier

l Dredger Cutterhead Lagers: Multi-layer composietlagers (stalen rugkoperen legering MOS₂-coating) zijn bestand tegen tijdelijke impactbelastingen van meer dan 50 MPa. Een case study van een Nederlands baggerbedrijf rapporteerde een levensduur van 6000 uur in sediment met shell-fragmenten, drievoudig onderhoudsintervallen.

l Hydraulische greepverbindingen: Zelfvermindering van sferische lagers (bijv. Ge-type) weerstaat zoutwater onderdompeling en hoogfrequente oscillaties. Veldtests op de baggervaten van Zhoushan Port vertoonden een verbetering van 70% in de resistentie tegen zeewatercorrosie in vergelijking met conventionele lagers.

Actuatoren voor waterpijpleidingen

l Klepsteelgeleider bussen: ultrahoog molecuulgewicht polyethyleen (UHMWPE) gebaseerde lagers met wrijvingscoëfficiënten zo laag als 0,05 verminderde kleplijst koppel van 1.200 N · m tot 800 N · m in een groot wateroverdrachtsproject, het bereiken van significante energiebesparing.

l Butterfly-klepas ondersteunt: PTFE-glasvezelversterkte composietlagers, die werken op 30 cycli/dag, vertoonde slijtagediepten <0,1 mm na 100.000 cycli, die voldoet aan ISO 5208 lekklasse A-vereisten.

II. Belangrijkste selectiefactoren en technische specificaties

Watercorrosieweerstand en biofoulingpreventie

l Zoetwateromgevingen: prioriteit geven aan op koper gebaseerde of technische plastic lagers.

l Zeewateromgevingen: vereisen 316L roestvrij staal- of Hastelloy -substraten die voldoen aan ASTM G48 Salt Spray Corrosion Standards (720 uur zonder putjes).

l Algenweerstand: onderzoek geeft aan dat lagers met oppervlakteruwheid RA ≤ 0,2 μM de microbiële adhesie met 80%verminderen.

Slib slijtvastheid

Temperatuur- en drukaanpassingsvermogen

l Dieppomplagers moeten bestand zijn tegen watertemperatuurvariaties van 0 ° C tot 80 ° C en statische waterdrukken van 10 MPa. Een op PEEK gebaseerd lager vertoonde een thermisch expansiesnelheid van slechts 0,3% bij 80 ° C, aanzienlijk lager dan 1,5% van nylon.

l Volgens de ISO 4378-4-normen moeten hydraulische lagers doorlopen van 500 uur hogedrukwaterstraaltests (15 MPa-druk, 20 m/s stroomsnelheid).

Laad- en start-stop-kenmerken

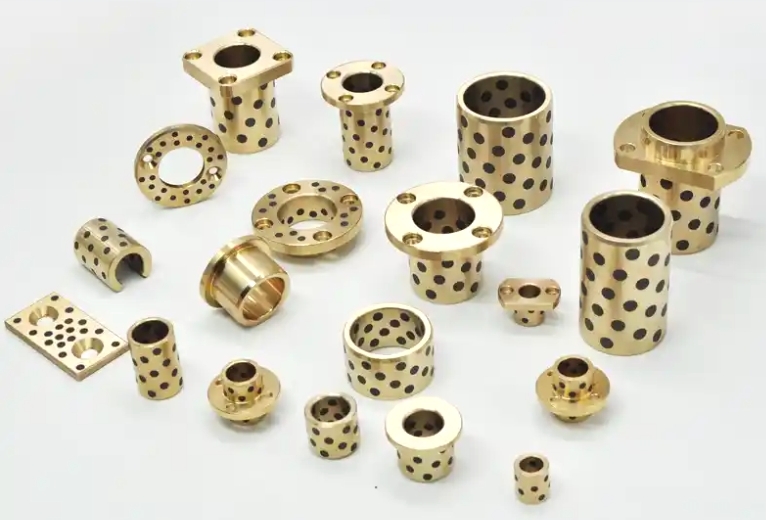

l Statische belasting met langdurige onderdompeling (bijvoorbeeld poortsteunen): selecteer gesinterde kopergebaseerde lagers met oppervlaktedrukcapaciteiten ≥50 MPa (GB/T 23894-standaard).

l Hoogfrequente startstop (bijv. Pomp/klepregels): gebruik PI-gebaseerde lagers die in staat zijn om 10⁶ start-stopcycli (vijf keer hoger dan metalen lagers).

Economische en milieuoverwegingen

l Volgens het 2023 Global Hydraulic Machinery Labering Market-rapport verlagen zelf-vensterslagers de totale levenscycluskosten met 30%-40% in vergelijking met traditionele oplossingen:

l Jaarlijkse onderhoudskosten voor een groot pompstation daalden van RMB 480.000 tot RMB 180.000.

l Gate -lagervervangingstijd werd verkort van 8 uur tot 2 uur per instantie.

l Contactscenario's van drinkwater vereisen NSF/ANSI 61 -certificering, die materialen die lood, cadmium of andere gevaarlijke stoffen bevatten, verbieden.

Iii. Trends in de industrie en selectieaanbevelingen

Technologische grenzen

l Bionische oppervlakte-technologie: lagers met op Sharkskin geïnspireerde groefstructuren verminderen de hydraulische weerstand met 15%, aangebracht in energie-efficiënte retrofits van grote pompstations.

l Geïntegreerde slimme monitoring: NMB's waterdichte trillingssensorlagers maken realtime monitoring van schacht verkeerd uitlijning en slijtage-omstandigheden mogelijk.

Praktische selectieaanbevelingen

l Prioriteit geven aan producten die zijn gecertificeerd onder ISO 4378 (glijdende lagertests) en AWWA C540 (waterindustriestandaarden).

l Hydraulische lagers moeten drainagekanalen of zelfreinigende structuren bevatten om sedimentophoping en in beslag te nemen.

l Vereisten fabrikanten om te leveren dat met sediment beladen waterbanktestrapporten (aanbevolen: 500 uur hogedrukwaterstraal 10⁶ start-stopcyclusstests).

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , w Het is meer dan een decennium van expertise in het zelf-buien van R&D en productie, heeft positieve feedback verdiend van fabrikanten van hydraulische machines. Voor vragen, Alsjeblieft contact: [email protected] .
