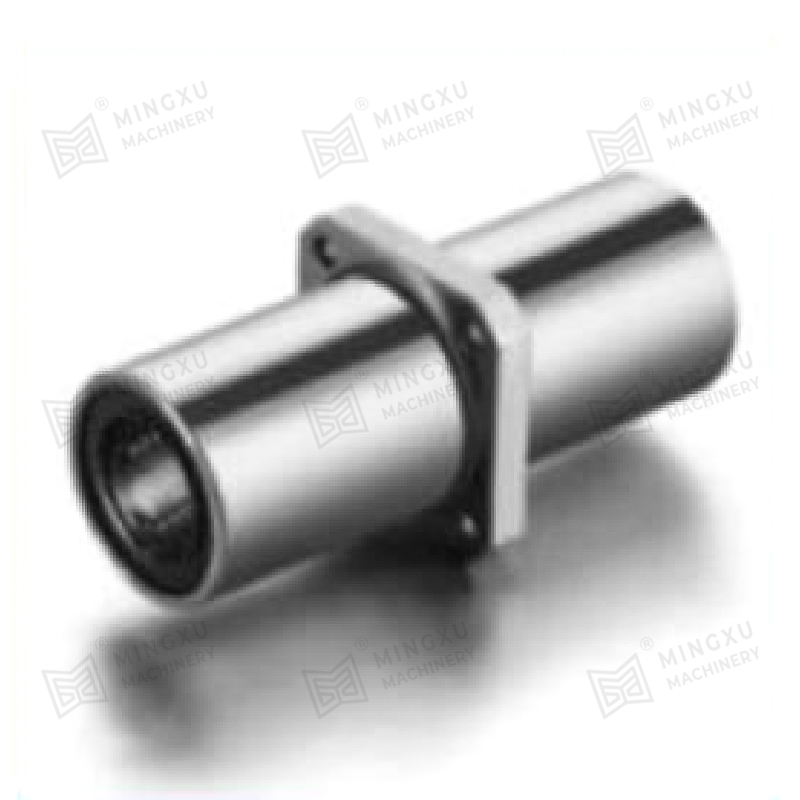

LMFP… L/LMKP ... L/LMHP ... L Dubbelverhaal-positie-piloot Flense lineaire bewegingslager

De LMFP ... L/LMKP ... L/LMHP ... L -serie, een langwerpige variant van pilootflenzende lineaire bewegingslagers, heeft een uitgebreid ontwerp dat een aanzienlijk vergroot ondersteuningsoppervlak levert. Deze opzettelijke verlenging verbetert de structurele stabiliteit door mechanische stress over een breder gebied te verdelen, waardoor superieure belastingdragende capaciteit mogelijk is in vergelijking met standaardmodellen.

Aangevuld met hun pilootflensstructuur met dubbele brede positie, bieden deze lagers een verbeterde stijfheid voor veilige montage, waardoor de laterale afbuiging tijdens de werking effectief wordt geminimaliseerd. Deze combinatie maakt ze ideaal voor het ondersteunen van grote werkstukken en het opvangen van snelle bewegingen van werkbankbanken of dia's van machinetool, waarbij zowel zware belastingen als precisiebewegingen van cruciaal belang zijn.

De verlengde lengte draagt ook bij aan trillingsdempen tijdens snelle werking, waardoor slijtage op componenten wordt verminderd met behoud van consistente prestaties. Geschikt voor diverse industriële toepassingen, van zware productie tot precisie-bewerking, deze lagers zorgen voor een soepele, door wrijving geoptimaliseerde beweging onder veeleisende omstandigheden, waardoor hun rol als een betrouwbare oplossing wordt versterkt in geavanceerde lineaire bewegingssystemen.

Ontvang een offerte

PREV：SCJ-spelingafstelling aluminium schuifeenheden (inclusief langs asgroef)NEXT：LMF…L/LMK…L/LMH…L dubbelbreed geflensd lineair bewegingslager

product Introductie
Parameter
Materiaal beschrijving
Neem contact met ons op

Producteigenschappen

1 Kan langdurig werken onder olievrije omstandigheden.

2 Meer geschikt voor werkomstandigheden bij lage snelheden en zware belasting, met goede slijtvastheid extreem lage wrijving.

3 Geschikt voor situaties waarin oliefilm moeilijk te vormen is, zoals heen en weer bewegend, roterend en intermitterende bewegingen.

4 Bestand tegen corrosie en oxidatie.

5 Onderhoudsvrij en lange levensduur.

Waarom kiezen voor olievrije lagers

Verlaag de productiekosten

Er is geen olietoevoerapparaat, olie-injectiegat of olie nodig groefverwerking, wat de productiekosten aanzienlijk kan besparen.

Verlaag de bedrijfskosten

Het vermindert het gebruik van smeerolie aanzienlijk, vermindert het onderhoud van apparatuur, en vermijdt verborgen gevaren veroorzaakt door onvoldoende olietoevoer, waardoor deze effectief worden verminderd operatie kosten.

Verkort de ontwerptijd

Het olievrije ontwerp vereenvoudigt de productstructuur en bespaart effectief ontwerptijd. Wij zijn professioneel ODM-leveranciers van LMFP… L/LMKP ... L/LMHP ... L Dubbelverhaal-positie-piloot Flense lineaire bewegingslager

Bevorderlijk voor de bescherming van het milieu

Er is geen recycling van afgewerkte olie nodig, wat ook gunstig is voor de milieubescherming.

Toepassingsgebieden

Hoge temperatuur

·Staalfabriek

·Smeltoven

·Droogapparatuur

·Bakoven

· Warmteregelaar

Waterbestendig

· Dampoort

·Waterpomp

· Vloeistofschakelaarstructuur

·Offshore-constructies

·Dok- en slibmachine-uitrusting

Chemische industrie

·Chemische fabriek

· Galvaniseerapparatuur

·Afvalwaterzuiveringsapparatuur

· Verfmachines

· Apparatuur voor olie- en chemische raffinage

Energie

·Windkracht

·Nieuwe energie

Schip

·Dekkraan

·Anker

· Luikdeksel

· Roerarm

·Hijsmachines en hijsringapparatuur

Automobielproductie

· Stempelvorm

· Lasstructuur

·Schild- en drooglijn

·Metalen transportband

· Gereedschapswerktuigen

Zware industrie

· Fabrieksmachines voor stalen buizen

·Banden- en papierfabrieken

·Energiecentrale

· Aansluitschakelaar van spuitgietmachines

Bouw, mijnbouw, laden

·Mixers, slijpmachines, vergruizers

·Bouwmachines

·Mijngereedschap

·Drijfstanglagers

Bruggen en liftrails

·Bruglagers

· Balken, bruggen, hangbruggen

· Kernenergiegerelateerde reactoren

·Stoomgenerator

LMF (K) P ··· LUU (Resin ReTainer)

DiT Type is een meTrische dimensieserie die veel wordT gebruikt in Azië en andere landen.

Alle modellen kunnen worden gedaan met nikkel volgens de vereisten van klanten, met functie van roestvrije proof.


LMFP ··· LUU	LMKP ··· LUU

Nominaal schacht diameter mm	LMFP ··· LUU	Gewicht (G)	LMKP ··· LUU	Gewicht (G)	Grote dimensies en tolerantie
					dr.....		D		L
					mm	Tolerantie μm	mm	Tolerantie μm	mm	Tolerantie μm
6	Lmfp6luu	31	Lmkp6luu	25	6	0 -10	12	0 -13	35	± 300
8	Lmfp8luu	51	LMKP8LUU	43	8		15		45
10	LMFP10LUU	98	LMKP10LUU	78	10		19		55
12	LMFP12LUU	110	LMKP12LUU	90	12		21	0 -16	57	0 -300
13	LMFP13LUU	130	LMKP13LUU	108	13		23		61
16	LMFP16LUU	190	LMKP16LUU	165	16		28		70
20	LMFP20LUU	260	LMKP20LUU	225	20	0 -12	32	0 -19	80
25	LMFP25LUU	540	LMKP25LUU	500	25		40		112	0 -400
30	LMFP30LUU	680	LMKP30LUU	590	30		45		123
35	LMFP35LUU	1,020	LMKP35LUU	930	35	0 -15	52	0 -22	135
40	LMFP40LUU	1.570	LMKP40LUU	1.380	40		60		151
50	LMFP50LUU	3.600	LMKP50LUU	3.400	50		80		192
60	LMFP60LUU	4.500	LMKP60LUU	4.060	60	0 -20	90	0 -25	209

Grote dimensies en tolerantie								Excentriciteit μm	Vierkante μm	Basisbelasting
Flens										Basisbelasting
I mm	DF mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisch Cn	Statisch Co -n
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMF (K) P ··· LGA (resistente houder van hoge temperatuur)

Dit type is een metrische dimensieserie die veel wordt gebruikt in Azië en andere landen.

Alle modellen kunnen worden gedaan met nikkel volgens de vereisten van klanten, met functie van roestvrije proof.


LMFP ··· LGA		LMKP ··· LGA

Nominaal schacht diameter mm	LMFP ··· LGA	Gewicht (G)	LMKP ··· LGA	Gewicht (G)	Grote dimensies en tolerantie
					dr		D		L
					mm	Tolerantie μm	mm	Tolerantie μm	mm	Tolerantie μm
6	LMFP6LGA	33.6	LMKP6LGA	27.6	6	0 -10	12	0 -10	35	± 300
8	LMFP8LGA	55.6	LMKP8LGA	47.6	8		15		45
10	LMFP10LGA	103	LMKP10LGA	83	10		19		55
12	LMFP12LGA	120.4	LMKP12LGA	100.4	12		21	0 -16	57	0 -300
13	LMFP13LGA	144	LMKP13LGA	122	13		23		61
16	LMFP16LGA	224	LMKP16LGA	199	16		28		70
20	LMFP20LGA	310	LMKP20LGA	275	20	0 -12	32	0 -19	80
25	LMFP25LGA	664	LMKP25LGA	624	25		40		112	0 -400
30	LMFP30LGA	832	LMKP30LGA	742	30		45		123
35	LMFP35LGA	1.218	LMKP35LGA	1.128	35	0 -15	52	0 -22	135
40	LMFP40LGA	1.860	LMKP40LGA	1.670	40		60		151
50	LMFP50LGA	3.600	LMKP50LGA	3.400	50		80		192
60	LMFP60LGA	4.500	LMKP60LGA	4.060	60	-Dus	90	-25	209

Grote dimensies en tolerantie								Excentriciteit μm	Vierkante μm	Basisbelasting
Flens										Basisbelasting
I mm	DF mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisch Cn	Statisch Co -n
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMHP ··· LUU -harshouder)

Dit type is een metrische dimensieserie die veel wordt gebruikt in Azië en andere landen.

Alle modellen kunnen worden gedaan met nikkel volgens de vereisten van klanten, met functie van roestvrije proof.

Nominaal schacht diameter mm	LMHP ··· LUU	Gewicht (G)	Grote dimensies en tolerantie
			dr		D		L
			mm	Tolerantie mm μm	mm	Tolerantie μm	mm	Tolerantie μm
6	LMHP6LUU	28	6	0 -10	12	0 -13	35	± 300
8	LMHP8LUU	47	8		15	0 -13	45
10	LMHP10LUU	90	10		19	0 -16	55
12	LMHP12LUU	102	12		21		57	0 -300
13	LMHP13LUU	123	13		23		61
16	LMHP16LUU	182	16		28		70
20	LMHP20LUU	247	20	0 -12	32	0 -19	80
25	LMHP25LUU	525	25		40		112	0 -400
30	LMHP30LUU	645	30		45		123
35	LMHP35LUU	950	35	0 -15	52	0 -22	135
40	LMHP40LUU	1.450	40	0 -15	60	0 -22	151
50	LMHP50LUU	3.437	50		80		192

Grote dimensies en tolerantie									Excentriciteit μm	Vierkante μm	Basisbelasting
Flens											Basisbelasting
I mm	DF mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisch Cn	Statisch Co -n
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMHP ··· LGA (resistente houder op hoge temperatuur)

Dit type is een metrische dimensieserie die veel wordt gebruikt in Azië en andere landen.

Alle modellen kunnen worden gedaan met nikkel volgens de vereisten van klanten, met functie van roestvrije proof.


LMHP ··· LGA

Nominaal schacht diameter mm	LMHP ··· LGA	Gewicht (G)	Grote dimensies en tolerantie
			dr		D		L
			mm	Tolerantie μm	mm	Tolerantie μm	mm	Tolerantie μm
6	LMHP6LGA	30.6	6	0 -10	12	0 -13	35	± 300
8	LMHP8LGA	51.6	8		15		45
10	LMHP10LGA	95	10		19		55
12	LMHP12LGA	112.4	12		21	0 -16	57	0 -300
13	LMHP13LGA	137	13		23		61
16	LMHP16LGA	216	16		28		70
20	LMHP20LGA	297	20	0 -12	32	0 -19	80
25	LMHP25LGA	649	25		40		112	0 -400
30	LMHP30LGA	797	30		45		123
35	LMHP35LGA	1.148	35	0 -15	52	0 -22	135
40	LMHP40LGA	1.740	40		60		151
50	LMHP50LGA	3.437	50		80		192

Grote dimensies en tolerantie									Excentriciteit μm	Vierkante μm	Basisbelasting
Flens											Basisbelasting
I mm	DF mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamisch c n	Statische co n
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMF (K) M ··· LUU (Resin Retainer)

Dit type is een metrische dimensieserie die veel wordt gebruikt in Azië en andere landen.

Alle modellen kunnen worden gedaan met nikkel volgens de vereisten van klanten, met functie van roestvrije proof.


Lmfm ··· luu	Lmkm ··· luu

Nominaal schacht diameter mm	Lmfm ··· luu	Gewicht (G)	Lmkm ··· luu	Gewicht (G)	Grote dimensies en tolerantie
					dr		D		L
					mm	Tolerantie μm	mm	Tolerantie μm	mm	Tolerantie μm
6	Lmfm6luu	31	LMKM6LUU	25	6	0 -10	12	0 -13	35	± 300
8	Lmfm8luu	51	LMKM8LUU	43	8		15		45
10	LMFM10LUU	98	LMKM10LUU	78	10		19		55
12	LMFM12LUU	110	LMKM12LUU	90	12		21	0 -16	57	0 -300
13	LMFM13LUU	130	LMKM13LUU	108	13		23		61
16	LMFM16LUU	190	LMKM16LUU	165	16		28		70
20	LMFM20LUU	260	LMKM20LUU	225	20	0 -12	32	0 -19	80
25	LMFM25LUU	540	LMKM25LUU	500	25		40		112	0 -400
30	LMFM30LUU	680	LMKM30LUU	590	30		45		123
35	LMFM35LUU	1,020	LMKM35LUU	930	35	0 -15	52	0 -22	135
40	LMFM40LUU	1.570	LMKM40LUU	1.380	40	0 -15	60		151
50	LMFM50LUU	3.600	LMKM50LUU	3.400	50	0 -20	80		192
60	LMFM60LUU	4.500	LMKM60LUU	4.060	60	0 -20	90	0 -25	209

Grote dimensies en tolerantie								Excentriciteit μm	Vierkante μm	Basisbelasting
Flens										Basisbelasting
I mm	DF mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamisch Cn	Statisch Co -n
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1.100
25.5	42	32	6	32	4.5	7.5	4.1			813	1.570
27.5	43	34	6	33	4.5	7.5	4.1			813	1.570
32	48	37	6	38	4.5	7.5	4.1			1.230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
52	62	50	8	51	5.5	9	5.1			1.560	3.140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
69	96	75	13	78	9	14	8.1			3.430	8.040
89.5	116	92	13	98	9	14	8.1			6.080	15.900
95.5	134	106	18	112	11	17	11.1	30	30	7.550	20.000

Materiaalsamenstelling en eigenschappen
Materiaal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dikte	8.0	8.9	7.8	8.9	8.0
Hardheid HB	>210	>70	>150	>95	>250
Treksterkte N/mm²	>750	>200	>600	>260	>800
Vloeisterkte N/mm²	>450	>90	>260	>150	>450
Verlenging%	>12	>15	>10	>৪	>800
Coëfficien van lineaire expansie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limiettemperatuur ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Belasting N/mm²	100	60	50	70	120
Max. Snelheid (droog) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressie van permanente vervorming 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Er is een grote vraag naar speciale materialen.

Uitwisseling van basismateriaal
Materiaalcodes	Chinese merken GB1176-87	Internationaal ISO1338	Duitsland DIN	Japan JIS	Amerika ASTM (UNS)	Engeland BS	Italië JM	Toepasselijke voorwaarden
JDB gegoten brons	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hoge belasting, lage snelheid Veelgebruikt
JDB-1Brons	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Middelhoge belasting, lage snelheid Veelgebruikt
JDB-2Brons	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Middenbelasting, middensnelheid, veel gebruikt
JDB-3Brons	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Middelmatige belasting, lage snelheid, veel gebruikt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over hoge belasting, lage snelheid, hoge belasting gebruikt

Vast smeermiddel
Smeermiddel	Functies	Typische applicatie
SL1 Grafiet toevoegen	Uitstekende weerstand tegen chemicaliën aanvallen en lage wrijving, temperatuurlimiet 400 ℃	Pak voor algemene machines en onder atmosfeer
SL4 PTFE toevoegen	Laagste wrijving en goede watersmering, temperatuurlimiet 300 ℃	Schip, hydraulische turbine, gasturbine, etc.

SUBMIT

Over ons

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. voorheen bekend als Jiashan Mingxu Precision Machinery Factory, werd opgericht in 2011. Het bedrijf is gevestigd in het achterland van de Yangtze River Delta Integrated Development Demonstration Zone, met locatie en gemakkelijk transport. Met meer dan tien jaar productie- en R&D-ervaring is het bedrijf nauw betrokken geweest bij de ontwikkeling en productie van solide smerende lagers, skateboards, glijbanen en sliders. ODM-leveranciers en bedrijf van JFB-schouderbusflens Grafiet ingelegd zelfsmerend lager in China. De productproductie maakt gebruik van moderne automatiseringsapparatuur, implementeert strikt de ISO2000-standaard voor kwaliteitsmanagementsysteem en de belangrijkste processen worden verwerkt door uiterst nauwkeurige CNC-machines. De belangrijkste producten van het bedrijf omvatten een reeks producten zoals JDB massief ingelegde zelfsmerende lagers, gesinterde staal-koperlagers, SF-1 zelfsmerende lagers, SF-2 zelfsmerende grenslagers en FB090 koperen lagers. Op grote schaal gebruikt in de auto-industrie, bouwmachines, metallurgische apparatuur, mijnbouwmachines, spuitgieten, matrijzen, textiel, drukwerk en vele andere machinebouwgebieden; Tot nu toe hebben de producten van het bedrijf zich over heel China verspreid en naar veel andere landen geëxporteerd, en worden ze diep erkend en geliefd bij binnenlandse en buitenlandse klanten. Mingxu Machinery houdt zich aan het serviceprincipe van "kwaliteitsgerichte service van hoge kwaliteit" en streeft ernaar klanten professionele producten en diensten te bieden. Levering groothandel MXB-JFB schouderbusflens Grafiet ingelegd zelfsmerend lager. Het bedrijf zal doorgaan met het introduceren van talenten, het verbeteren van het managementmechanisme, de integriteit, de ontwikkeling, de innovatie en het streven naar het opbouwen van een merk van wereldklasse.
