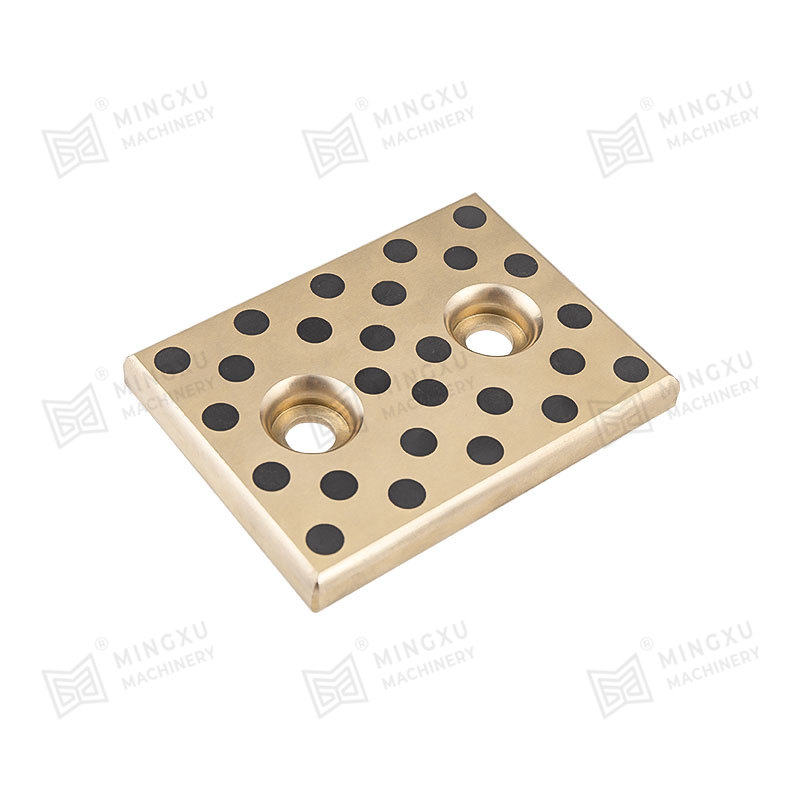

MXB-JSP Slijtplaat Koperlegering 10 mm 2/3/4/5/6/8/10 Boutgattype

MXB-JSP zelfsmerende slijtvaste plaat is geschikt voor spuitgietmachines, stempelmatrijzen voor auto's, bandenmallen, fabrieksmachines (graafmachines, enz.), enz., waarbij koperlegeringen als grondstof en grafietinleg worden gebruikt om zelfsmerende eigenschappen te bereiken effect, 2/3/4/5/6/8/10 schroefgatdiameters voor uw keuze.

Ontvang een offerte

PREV：MXB-JSL L-type zelfsmerende geleiderail NEXT：MXB-JSOL Zelfsmerende geleiderail 2/3/4/5 boutgattype

product Introductie
Parameter
Materiaal beschrijving
Neem contact met ons op

Producteigenschappen

1 Kan langdurig werken onder olievrije omstandigheden.

2 Meer geschikt voor werkomstandigheden bij lage snelheden en zware belasting, met goede slijtvastheid extreem lage wrijving.

3 Geschikt voor situaties waarin oliefilm moeilijk te vormen is, zoals heen en weer bewegend, roterend en intermitterende bewegingen.

4 Bestand tegen corrosie en oxidatie.

5 Onderhoudsvrij en lange levensduur.

Waarom kiezen voor olievrije lagers

Verlaag de productiekosten

Er is geen olietoevoerapparaat, olie-injectiegat of olie nodig groefverwerking, wat de productiekosten aanzienlijk kan besparen.

Verlaag de bedrijfskosten

Het vermindert het gebruik van smeerolie aanzienlijk, vermindert het onderhoud van apparatuur, en vermijdt verborgen gevaren veroorzaakt door onvoldoende olietoevoer, waardoor deze effectief worden verminderd operatie kosten.

Verkort de ontwerptijd

Het olievrije ontwerp vereenvoudigt de productstructuur en bespaart effectief ontwerptijd. Wij zijn professioneel ODM-leveranciers van JSP Slijtplaat Koperlegering 10 mm 2/3/4/5/6/8/10 Boutgattype

Bevorderlijk voor de bescherming van het milieu

Er is geen recycling van afgewerkte olie nodig, wat ook gunstig is voor de milieubescherming.

Toepassingsgebieden

Hoge temperatuur

·Staalfabriek

·Smeltoven

·Droogapparatuur

·Bakoven

· Warmteregelaar

Waterbestendig

· Dampoort

·Waterpomp

· Vloeistofschakelaarstructuur

·Offshore-constructies

·Dok- en slibmachine-uitrusting

Chemische industrie

·Chemische fabriek

· Galvaniseerapparatuur

·Afvalwaterzuiveringsapparatuur

· Verfmachines

· Apparatuur voor olie- en chemische raffinage

Energie

·Windkracht

·Nieuwe energie

Schip

·Dekkraan

·Anker

· Luikdeksel

· Roerarm

·Hijsmachines en hijsringapparatuur

Automobielproductie

· Stempelvorm

· Lasstructuur

·Schild- en drooglijn

·Metalen transportband

· Gereedschapswerktuigen

Zware industrie

· Fabrieksmachines voor stalen buizen

·Banden- en papierfabrieken

·Energiecentrale

· Aansluitschakelaar van spuitgietmachines

Bouw, mijnbouw, laden

·Mixers, slijpmachines, vergruizers

·Bouwmachines

·Mijngereedschap

·Drijfstanglagers

Bruggen en liftrails

·Bruglagers

· Balken, bruggen, hangbruggen

· Kernenergiegerelateerde reactoren

·Stoomgenerator

eenheiD: mm

Onderdeelnr.	W	L	A	B	C	d	e	Platte kopschroef Kies	Aantal gaten
JSP-1875	18	75	15	45	-	-	-	M6	2
JSP-18100	''	100	25	50	''	''	''	''	''
JSP-18125	''	125	''	75	''	''	''	"	''
JSP-18150	''	150	''	100	''	''	''	"	''
JSP-2875	28	75	15	45	''	''	''	"	''
JSP-28100	''	100	25	50	''	''	''	''	''
JSP-28125	''	125	''	75	''	''	''	''	''
JSP-28150	''	150	''	100	''	''	''	''	''
JSP-35100	35	100	20	60	''	''	''	M8	''
JSP-35150	''	150	''	55	55	''	''	''	3
JSP-35200	''	200	''	55	50	55	''	"	4
JSP-35250	''	250	''	70	70	70	''	"	''
JSP-35300	''	300	''	65	65	65	65	''	5
JSP-35350	''	350	''	80	75	75	80	''	''
JSP-3875	38	75	15	45	-	-	-	M6	2
JSP-38100	''	100	25	50	''	''	''	''	''
JSP-38125	''	125	''	75	''	''	''	''	''
JSP-38150	''	150	''	100	''	''	''	''	''
JSP-4875	48	75	15	45	''	''	''	''	''
JSP-48100	''	100	25	50	''	''	''	''	''
JSP-48125	''	125	''	75	''	''	''	''	''
JSP-48150	''	150	''	100	''	''	''	''	''
JSP-50100	50	100	20	60	-	-	-	M8	''
JSP-50150	''	150	''	55	55	''	''	''	3
JSP-50200	''	200	''	''	50	55	''	''	4
JSP-50250	''	250	''	70	70	70	''	''	''
JSP-50300	''	300	''	65	65	65	65	''	5
JSP-50400	''	400	''	90	90	90	90	''	''
JSP-75150	75	150	''	110	-	-	-	''	4
JSP-75200	''	200	''	80	80	''	''	''	6
JSP-75250	''	250	''	105	105	''	''	''	''
JSP-75300	''	300	''	85	90	85	''	''	8
JSP-75400	''	400	''	120	120	120	''	''	''
JSP-75500	''	500	''	115	115	115	115	''	10

Materiaalsamenstelling en eigenschappen
Materiaal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dikte	8.0	8.9	7.8	8.9	8.0
Hardheid HB	>210	>70	>150	>95	>250
Treksterkte N/mm²	>750	>200	>600	>260	>800
Vloeisterkte N/mm²	>450	>90	>260	>150	>450
Verlenging%	>12	>15	>10	>৪	>800
Coëfficien van lineaire expansie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limiettemperatuur ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Belasting N/mm²	100	60	50	70	120
Max. Snelheid (droog) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressie van permanente vervorming 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Er is een grote vraag naar speciale materialen.

Uitwisseling van basismateriaal
Materiaalcodes	Chinese merken GB1176-87	Internationaal ISO1338	Duitsland DIN	Japan JIS	Amerika ASTM (UNS)	Engeland BS	Italië JM	Toepasselijke voorwaarden
JDB gegoten brons	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hoge belasting, lage snelheid Veelgebruikt
JDB-1Brons	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Middelhoge belasting, lage snelheid Veelgebruikt
JDB-2Brons	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Middenbelasting, middensnelheid, veel gebruikt
JDB-3Brons	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Middelmatige belasting, lage snelheid, veel gebruikt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over hoge belasting, lage snelheid, hoge belasting gebruikt

Vast smeermiddel
Smeermiddel	Functies	Typische applicatie
SL1 Grafiet toevoegen	Uitstekende weerstand tegen chemicaliën aanvallen en lage wrijving, temperatuurlimiet 400 ℃	Pak voor algemene machines en onder atmosfeer
SL4 PTFE toevoegen	Laagste wrijving en goede watersmering, temperatuurlimiet 300 ℃	Schip, hydraulische turbine, gasturbine, etc.

SUBMIT

Over ons

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. voorheen bekend als Jiashan Mingxu Precision Machinery Factory, werd opgericht in 2011. Het bedrijf is gevestigd in het achterland van de Yangtze River Delta Integrated Development Demonstration Zone, met locatie en gemakkelijk transport. Met meer dan tien jaar productie- en R&D-ervaring is het bedrijf nauw betrokken geweest bij de ontwikkeling en productie van solide smerende lagers, skateboards, glijbanen en sliders. ODM-leveranciers en bedrijf van JFB-schouderbusflens Grafiet ingelegd zelfsmerend lager in China. De productproductie maakt gebruik van moderne automatiseringsapparatuur, implementeert strikt de ISO2000-standaard voor kwaliteitsmanagementsysteem en de belangrijkste processen worden verwerkt door uiterst nauwkeurige CNC-machines. De belangrijkste producten van het bedrijf omvatten een reeks producten zoals JDB massief ingelegde zelfsmerende lagers, gesinterde staal-koperlagers, SF-1 zelfsmerende lagers, SF-2 zelfsmerende grenslagers en FB090 koperen lagers. Op grote schaal gebruikt in de auto-industrie, bouwmachines, metallurgische apparatuur, mijnbouwmachines, spuitgieten, matrijzen, textiel, drukwerk en vele andere machinebouwgebieden; Tot nu toe hebben de producten van het bedrijf zich over heel China verspreid en naar veel andere landen geëxporteerd, en worden ze diep erkend en geliefd bij binnenlandse en buitenlandse klanten. Mingxu Machinery houdt zich aan het serviceprincipe van "kwaliteitsgerichte service van hoge kwaliteit" en streeft ernaar klanten professionele producten en diensten te bieden. Levering groothandel MXB-JFB schouderbusflens Grafiet ingelegd zelfsmerend lager. Het bedrijf zal doorgaan met het introduceren van talenten, het verbeteren van het managementmechanisme, de integriteit, de ontwikkeling, de innovatie en het streven naar het opbouwen van een merk van wereldklasse.

Certificaat van eer

Nieuws

Waarom is hoogwaardig messing het meest geschikte materiaal voor zelfverzamelde lagers van het insert-type?
2025-04-23
In moderne industriële apparatuur, Zelfverminderings...
LEES VERDER
Wat is een stuwkrachtring? Wat zijn de belangrijkste toepassingsscenario's?
2025-04-21
In de precieze wereld van machines draagt elke kleine comp...
LEES VERDER
Waarom kiezen voor een ISO-gecertificeerde zelf-verkleinende lagerleverancier?
2025-04-18
Voor kopers is het selecteren van een leverancier niet ...
LEES VERDER
Onderhoudsvrije lagers: tribologische innovaties, geavanceerde materiaalsystemen en zelfvoorzienende prestatieparadigma's
2025-04-16
Onderhoudsvrije lagers Epitomiseer de convergentie van tribol...
LEES VERDER

Productkennis

Welke invloed heeft de boutgatconfiguratie op de prestaties van JSP slijtplaat koperlegering 10 mm 2/3/4/5/6/8/10 boutgattype in termen van belastingverdeling?

De configuratie van het boutgat heeft een aanzienlijke invloed op de algehele prestaties van JSP Wear Plate Copper Alloy 10 mm als het gaat om de verdeling van de belasting. Hier is hoe:

Aantal boutgaten: Het vergroten van het bereik van boutgaten in de slijtplaat helpt bij het verdelen van het gewicht over een grotere plaats. Dit resulteert in een extra uniforme drukverdeling, waardoor de drukconcentratie wordt verminderd en het algehele draagvermogen van de plaat wordt vergroot. Het uitgebreide bereik aan boutgaten maakt een krachtigere bevestiging aan de onderliggende vorm mogelijk, waardoor plaatselijke faalfactoren worden tegengegaan.

Grootte van boutgat: De grootte van de boutgaten beïnvloedt de verdeling van de belasting door de mate van contact tussen de plaat en de bouten te bepalen. Grotere boutgaten zorgen voor een grotere contactlocatie, rekening houdend met een betere verdeling van de belasting. Dit vermindert de spanningen op boutgaten voor zowel mannen als vrouwen en bevordert een gelijkmatigere krachtverdeling over de plaat.

Opstelling van boutgaten: De opstelling of het patroon van boutgaten heeft een aanzienlijke invloed op de verdeling van de belasting. Een mooi ontworpen gatenmonster zorgt ervoor dat de belasting lichtjes wordt verdeeld over de gehele plaat, waardoor drukconcentraties worden geminimaliseerd. Een optimale afstand en samenhang van boutgaten kan de structurele integriteit verfraaien en u voortijdig aanbrengen en falen besparen.

Uitlijning van boutgaten: De uitlijning van boutgaten is van cruciaal belang voor een goede verdeling van de belasting. Als de boutgaten niet goed zijn uitgelijnd, kan dit een schokkerige verdeling van de krachten veroorzaken, waardoor lokale spannings- en vaardigheidsfalen kunnen optreden. Een juiste uitlijning zorgt ervoor dat de belasting soepel over alle bouten wordt verdeeld, waardoor het algemene draagvermogen van de schadeplaat wordt vergroot.

Plaatsing van boutgaten: De plaatsing van boutgaten moet van strategisch belang zijn om een krachtige verdeling van de belasting te garanderen. Door de boutgaten correct te positioneren, is een hogere drukverdeling tussen de bouten mogelijk, waardoor wordt voorkomen dat boutgaten van mensen onmatige honderden dragen. Goed geplaatste boutgaten verdelen de kracht gelijkmatig over de slijtplaat, waardoor het draagvermogen wordt vergroot.

Over het geheel genomen is de holle boutconfiguratie van JSP Slijtplaat Koperlegering 10 mm 2/3/4/5/6/8/10 Boutgattype vervult een enorme functie bij het bepalen van het lastverdelingsvermogen van de plaat. Het vergroten van het aantal boutgaten, het optimaliseren van hun grootte, associatie, uitlijning en plaatsing dragen allemaal bij aan een extra uniforme verdeling van krachten en verfraaien de dragende algehele prestaties van de slijtplaat.
