MXB-FB090 Brons spiraallager met goede slijtvastheid

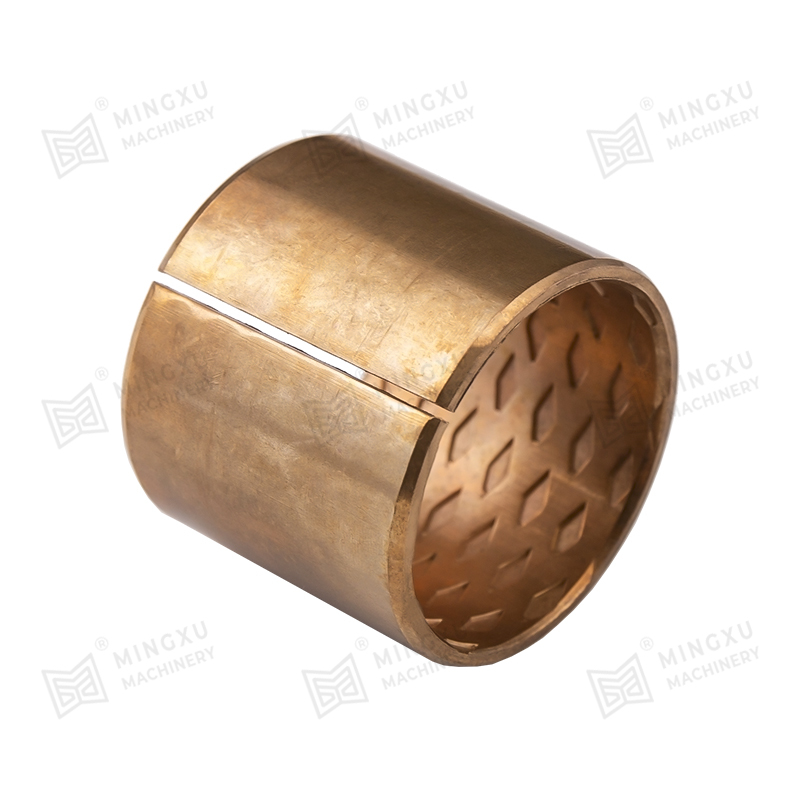

MXB-FB090 Bronze Coiled Bearing is een economisch lager met een hoog draagvermogen en goede slijtvastheid, gerold uit CuSn8-brons. Het werkoppervlak van het FB090-product is bedekt met regelmatige ruitvormige oliegaten. Het werkoppervlak van het FB092-product is bedekt met reguliere oliegaten, die de rol spelen van olieopslag. Het kan gemakkelijk een oliefilm vormen tijdens de initiële beweging, waardoor de initiële wrijvingscoëfficiënt wordt verminderd. Wordt voornamelijk gebruikt in toepassingen met hoge belasting en lage snelheid, zoals landbouwmachines, bosbouwmachines en bouwmachines.

Ontvang een offerte

PREV：SF-1X Self-Lubricating Oil-Free Bearings High-Temp Zero Maintenance NEXT：MXB-DX grensolievrij lager SF-2 droog glijlager

product Introductie
Parameter
Materiaal beschrijving
Neem contact met ons op

Producteigenschappen

1 Kan langdurig werken onder olievrije omstandigheden.

2 Meer geschikt voor werkomstandigheden bij lage snelheden en zware belasting, met goede slijtvastheid extreem lage wrijving.

3 Geschikt voor situaties waarin oliefilm moeilijk te vormen is, zoals heen en weer bewegend, roterend en intermitterende bewegingen.

4 Bestand tegen corrosie en oxidatie.

5 Onderhoudsvrij en lange levensduur.

Waarom kiezen voor olievrije lagers

Verlaag de productiekosten

Er is geen olietoevoerapparaat, olie-injectiegat of olie nodig groefverwerking, wat de productiekosten aanzienlijk kan besparen.

Verlaag de bedrijfskosten

Het vermindert het gebruik van smeerolie aanzienlijk, vermindert het onderhoud van apparatuur, en vermijdt verborgen gevaren veroorzaakt door onvoldoende olietoevoer, waardoor deze effectief worden verminderd operatie kosten.

Verkort de ontwerptijd

Het olievrije ontwerp vereenvoudigt de productstructuur en bespaart effectief ontwerptijd. Wij zijn professioneel ODM-leveranciers van FB090 Brons spiraallager met goede slijtvastheid

Bevorderlijk voor de bescherming van het milieu

Er is geen recycling van afgewerkte olie nodig, wat ook gunstig is voor de milieubescherming.

Toepassingsgebieden

Hoge temperatuur

·Staalfabriek

·Smeltoven

·Droogapparatuur

·Bakoven

· Warmteregelaar

Waterbestendig

· Dampoort

·Waterpomp

· Vloeistofschakelaarstructuur

·Offshore-constructies

·Dok- en slibmachine-uitrusting

Chemische industrie

·Chemische fabriek

· Galvaniseerapparatuur

·Afvalwaterzuiveringsapparatuur

· Verfmachines

· Apparatuur voor olie- en chemische raffinage

Energie

·Windkracht

·Nieuwe energie

Schip

·Dekkraan

·Anker

· Luikdeksel

· Roerarm

·Hijsmachines en hijsringapparatuur

Automobielproductie

· Stempelvorm

· Lasstructuur

·Schild- en drooglijn

·Metalen transportband

· Gereedschapswerktuigen

Zware industrie

· Fabrieksmachines voor stalen buizen

·Banden- en papierfabrieken

·Energiecentrale

· Aansluitschakelaar van spuitgietmachines

Bouw, mijnbouw, laden

·Mixers, slijpmachines, vergruizers

·Bouwmachines

·Mijngereedschap

·Drijfstanglagers

Bruggen en liftrails

·Bruglagers

· Balken, bruggen, hangbruggen

· Kernenergiegerelateerde reactoren

·Stoomgenerator

eenheid: mm

ID KAART. na vast		O.D.		f1	f2	L
ID KAART. na vast		O.D.		f1	f2	10	15	20	25	30	35	40	50	60	70	80	90	100
10	0.043 0	12	0.065 0.030			•	•	•
12	0.043 0	14	0.065 0.030			•	•	•
14	0043 0	16	0.065 0.030	0.5	0.3	•	•	•	•
15	0.043 0	17	0.065 0.030	0.5	0.3	•	•	•	•
16	0.043 0	18	0.065 0.030			•	•	•	•
18	0.043 0	20	0.065 0.030			•	•	•	•
20	0.052 0	23	0.075 0.035			•	•	•	•
22	0.062 0	25	0.075 0.035	0.8	0.4	•	•	•	•
24	0.052 0	27	0.075 0.035	0.8	0.4		•	•	•	•
25	0.052 0	28	0.075 0.035				•	•	•	•
28	0.052 0	32	0.075 0.035				•	•	•	•
30	0.052 0	34	0.075 0.035				•	•	•	•	•	•
32	0.062 0	36	0.065 0.045	1.0	0.6		•	•	•	•	•	•
35	0.062 0	39	0.065 0.045				•	•	•	•	•	•
40	0.062 0	44	0.065 0.045					•	•	•	•	•	•
45	0.062 0	50	0.065 0.045					•	•	•	•	•	•
50	0.062 0	55	0.085 0.045					•	•	•	•	•	•	•
55	0.074 0	60	0.100 0.065					•	•	•	•	•	•	•
60	0.074 0	65	0.100 0.055	1.2	0.8				•	•	•	•	•	•	•
65	0.074 0	70	0.100 0,0S5							•	•	•	•	•	•
70	0.074 0	75	0.100 0.055							•	•	•	•	•	•	•
75	0.074 0	80	0.100 0.055							•	•	•	•	•	•	•
80	0.074 0	85	0.100 0,0S5							•	•	•	•	•	•	•
85	0.087 0	90	0.120 0.070							•	•	•	•	•	•	•	•	•
90	0.087 0	95	0.120 0.070							•	•	•	•	•	•	•	•	•
95	0.087 0	100	0.120 0.070									•	•	•	•	•	•	•
100	0087 0	105	0.120 0.070										•	•	•	•	•	•
105	0.087 0	110	0.120 0.070										•	•	•	•	•	•
110	0.087 0	115	0.120 0.070										•		•	•	•	•
115	0.087 0	120	0.120 0070	1.4	0.8								•	•	•	•	•	•
120	0.087 0	125	0.120 0070	1.4	0.8									•	•	•	•	•
125	0.100 0	130	0.170 0.100											•	•	•	•	•
130	0.100 0	135	0.170 0.100											•	•	•	•	•
135	0.100 0	140	0.170 0.100											•	•	•	•	•
140	0.100 0	145	0.170 0.100											•	•	•	•	•
145	0.100 0	150	0.170 0.100											•	•	•	•	•
150	0.100 0	155	0.170 0.100											•	•	•	•	•
155	0.100 0	160	0.170 0.100											•	•	•	•	•
160	0.100 0	165	0.170 0.100											•	•	•	•	•

Materiaalsamenstelling en eigenschappen
Materiaal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dikte	8.0	8.9	7.8	8.9	8.0
Hardheid HB	>210	>70	>150	>95	>250
Treksterkte N/mm²	>750	>200	>600	>260	>800
Vloeisterkte N/mm²	>450	>90	>260	>150	>450
Verlenging%	>12	>15	>10	>৪	>800
Coëfficien van lineaire expansie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limiettemperatuur ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Belasting N/mm²	100	60	50	70	120
Max. Snelheid (droog) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressie van permanente vervorming 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Er is een grote vraag naar speciale materialen.

Uitwisseling van basismateriaal
Materiaalcodes	Chinese merken GB1176-87	Internationaal ISO1338	Duitsland DIN	Japan JIS	Amerika ASTM (UNS)	Engeland BS	Italië JM	Toepasselijke voorwaarden
JDB gegoten brons	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hoge belasting, lage snelheid Veelgebruikt
JDB-1Brons	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Middelhoge belasting, lage snelheid Veelgebruikt
JDB-2Brons	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Middenbelasting, middensnelheid, veel gebruikt
JDB-3Brons	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Middelmatige belasting, lage snelheid, veel gebruikt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over hoge belasting, lage snelheid, hoge belasting gebruikt

Vast smeermiddel
Smeermiddel	Functies	Typische applicatie
SL1 Grafiet toevoegen	Uitstekende weerstand tegen chemicaliën aanvallen en lage wrijving, temperatuurlimiet 400 ℃	Pak voor algemene machines en onder atmosfeer
SL4 PTFE toevoegen	Laagste wrijving en goede watersmering, temperatuurlimiet 300 ℃	Schip, hydraulische turbine, gasturbine, etc.

SUBMIT

Over ons

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. voorheen bekend als Jiashan Mingxu Precision Machinery Factory, werd opgericht in 2011. Het bedrijf is gevestigd in het achterland van de Yangtze River Delta Integrated Development Demonstration Zone, met locatie en gemakkelijk transport. Met meer dan tien jaar productie- en R&D-ervaring is het bedrijf nauw betrokken geweest bij de ontwikkeling en productie van solide smerende lagers, skateboards, glijbanen en sliders. ODM-leveranciers en bedrijf van JFB-schouderbusflens Grafiet ingelegd zelfsmerend lager in China. De productproductie maakt gebruik van moderne automatiseringsapparatuur, implementeert strikt de ISO2000-standaard voor kwaliteitsmanagementsysteem en de belangrijkste processen worden verwerkt door uiterst nauwkeurige CNC-machines. De belangrijkste producten van het bedrijf omvatten een reeks producten zoals JDB massief ingelegde zelfsmerende lagers, gesinterde staal-koperlagers, SF-1 zelfsmerende lagers, SF-2 zelfsmerende grenslagers en FB090 koperen lagers. Op grote schaal gebruikt in de auto-industrie, bouwmachines, metallurgische apparatuur, mijnbouwmachines, spuitgieten, matrijzen, textiel, drukwerk en vele andere machinebouwgebieden; Tot nu toe hebben de producten van het bedrijf zich over heel China verspreid en naar veel andere landen geëxporteerd, en worden ze diep erkend en geliefd bij binnenlandse en buitenlandse klanten. Mingxu Machinery houdt zich aan het serviceprincipe van "kwaliteitsgerichte service van hoge kwaliteit" en streeft ernaar klanten professionele producten en diensten te bieden. Levering groothandel MXB-JFB schouderbusflens Grafiet ingelegd zelfsmerend lager. Het bedrijf zal doorgaan met het introduceren van talenten, het verbeteren van het managementmechanisme, de integriteit, de ontwikkeling, de innovatie en het streven naar het opbouwen van een merk van wereldklasse.

Certificaat van eer

Nieuws

Patenttechnologieanalyse van Zhejiang Mingxu: rigide gekoppelde trillingsonderdrukkingssysteem voor lange schacht (octrooi nr.: ZL 2024 2 1169223.6)

2025-04-28

Technische achtergrond en pijnpunten in de industrie ...

LEES VERDER

Hoe evalueren en kiezen we bij het selecteren van zelf-bux-lagers?

2025-04-28

In mechanische transmissiesystemen, Zelfvermindering...

LEES VERDER

Wat is de rol van zelfverzamelde lagers in machinesapparatuur? -Het "gewrichts- en kraakbeensysteem"

2025-04-25

Als machinesapparatuur wordt vergeleken met ...

LEES VERDER

Patenttechnologieanalyse van Zhejiang Mingxu: modulair snelle gereedschapsveranderingssysteem voor skateboardcomponentverwerking (octrooi nr.: ZL 2023 2 0122452.1)

2025-04-25

In de batchverwerking van skateboard-type componenten (zoals...

LEES VERDER

Productkennis

Hoe presteert het bronzen spiraallager met goede slijtvastheid onder hoge snelheden?

De prestaties van een Bronzen spiraallager met nauwkeurige slijtvastheid omstandigheden onder hoge snelheden kunnen worden gestimuleerd door verschillende factoren, samen met de precieze legeringssamenstelling, ontwerpkenmerken en smering.

Adequate smering is van cruciaal belang voor lagers met een te hoge snelheid. De voorkeur voor een smeermiddel en de gebruiksbenadering ervan kunnen een aanzienlijke invloed hebben op de weerstand en de wrijvingswarmteontwikkeling.

Sommige bronzen lagers kunnen zelfsmerend zijn en bevatten elementen bestaande uit lood of verschillende componenten die bijdragen aan een betere smering bij hogere snelheden.

De legeringssamenstelling van het bronzen weefsel speelt een essentiële rol bij het bepalen van de geschiktheid ervan voor toepassingen met hoge snelheden. Legeringen die zijn ontworpen voor een grotere weerstand en incidentele wrijving zijn vaak gewenst.

Bronslegeringen met een uitgebalanceerd mengsel van elementen zoals fosfor, tin of aluminium kunnen bij hogere snelheden betere prestaties leveren.

Bij hoge snelheid wordt warmte gegenereerd, en een effectieve warmteafvoer is van cruciaal belang om vroegtijdige slijtage te voorkomen en de levensduur van het lager te garanderen.

Brons, met zijn uitstekende thermische geleidbaarheid, kan helpen de warmte efficiënt te gebruiken, wat bijdraagt aan duurzame algehele prestaties onder situaties met hoge snelheden.

De juiste speling- en tolerantie-instellingen zijn essentieel voor lagers met hoge snelheid. Nauwkeurige productie en nauwe toleranties verminderen de kans op trillingen, lawaai en overmatige slijtage.

Spiraallagers kunnen, met hun indeling, bovendien voordelen bieden bij het handhaven van de juiste spelingen en toleranties, zelfs onder dynamische omstandigheden.

Het ontwerp van de kooi of afscheider van het spiraallager kan van invloed zijn op het vermogen om te hoge snelheden correct aan te pakken.

Werken met hoge snelheden kan een effect hebben op de belastingsverdeling in het lager. Lagers met de juiste weerstand worden regelmatig ontworpen om elke radiale en axiale massa met hogere snelheden te verwerken.

De oppervlakteafwerking van de lagercomponenten, bestaande uit de as en de interne en buitenste loopringen, kan wrijving veroorzaken en bij hoge snelheden ontstaan. Gladde vloerafwerkingen, uitgevoerd via nauwkeurige productieprocedures, kunnen bijdragen aan betere prestaties.
