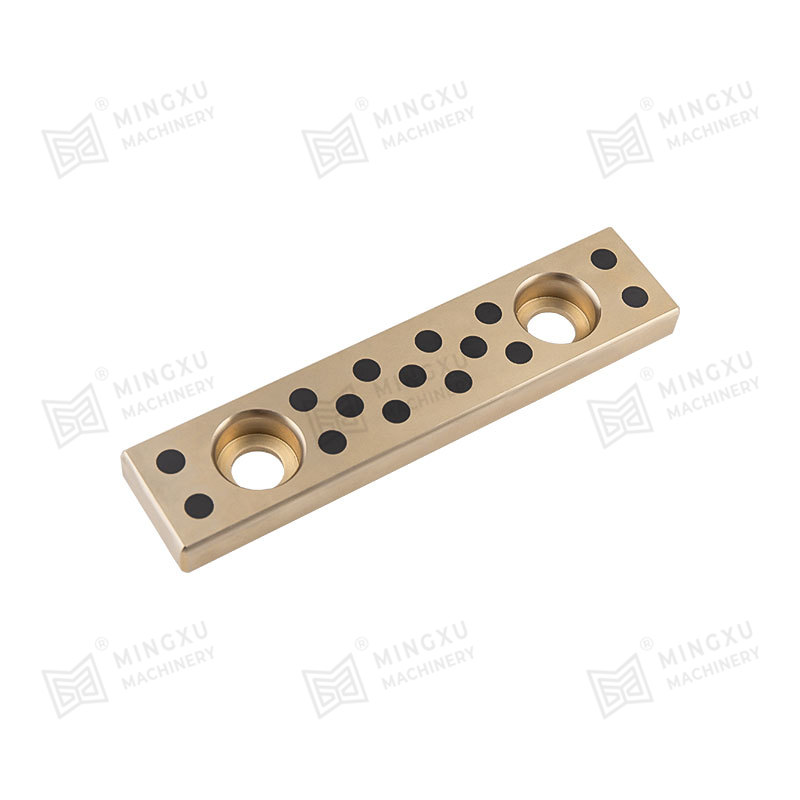

MXB-JSOL Zelfsmerende geleiderail 2/3/4/5 boutgattype

MXB-JSOL zelfsmerende geleiderail is een zelfsmerende geleiderail van het L-vormige geleidingsgroeftype, die is gemaakt van een combinatie van hoogwaardig messing en grafiet en zelfsmerende eigenschappen heeft. Afhankelijk van de lengte van de geleiderail kunnen de bijpassende schroefgaten worden ingesteld op type met 2 gaten/type met 3 gaten/type met 4 gaten/type met 5 gaten. Neem contact op met de afdeling Sales voor de meest recente informatie.

Ontvang een offerte

PREV：MXB-JSP Slijtplaat Koperlegering 10 mm 2/3/4/5/6/8/10 Boutgattype NEXT：MXB-JGLX geleiderail Hoge corrosiebestendigheid

product Introductie
Parameter
Materiaal beschrijving
Neem contact met ons op

Producteigenschappen

1 Kan langdurig werken onder olievrije omstandigheden.

2 Meer geschikt voor werkomstandigheden bij lage snelheden en zware belasting, met goede slijtvastheid extreem lage wrijving.

3 Geschikt voor situaties waarin oliefilm moeilijk te vormen is, zoals heen en weer bewegend, roterend en intermitterende bewegingen.

4 Bestand tegen corrosie en oxidatie.

5 Onderhoudsvrij en lange levensduur.

Waarom kiezen voor olievrije lagers

Verlaag de productiekosten

Er is geen olietoevoerapparaat, olie-injectiegat of olie nodig groefverwerking, wat de productiekosten aanzienlijk kan besparen.

Verlaag de bedrijfskosten

Het vermindert het gebruik van smeerolie aanzienlijk, vermindert het onderhoud van apparatuur, en vermijdt verborgen gevaren veroorzaakt door onvoldoende olietoevoer, waardoor deze effectief worden verminderd operatie kosten.

Verkort de ontwerptijd

Het olievrije ontwerp vereenvoudigt de productstructuur en bespaart effectief ontwerptijd. Wij zijn professioneel ODM-leveranciers van JSOL Zelfsmerende geleiderail 2/3/4/5 boutgattype

Bevorderlijk voor de bescherming van het milieu

Er is geen recycling van afgewerkte olie nodig, wat ook gunstig is voor de milieubescherming.

Toepassingsgebieden

Hoge temperatuur

·Staalfabriek

·Smeltoven

·Droogapparatuur

·Bakoven

· Warmteregelaar

Waterbestendig

· Dampoort

·Waterpomp

· Vloeistofschakelaarstructuur

·Offshore-constructies

·Dok- en slibmachine-uitrusting

Chemische industrie

·Chemische fabriek

· Galvaniseerapparatuur

·Afvalwaterzuiveringsapparatuur

· Verfmachines

· Apparatuur voor olie- en chemische raffinage

Energie

·Windkracht

·Nieuwe energie

Schip

·Dekkraan

·Anker

· Luikdeksel

· Roerarm

·Hijsmachines en hijsringapparatuur

Automobielproductie

· Stempelvorm

· Lasstructuur

·Schild- en drooglijn

·Metalen transportband

· Gereedschapswerktuigen

Zware industrie

· Fabrieksmachines voor stalen buizen

·Banden- en papierfabrieken

·Energiecentrale

· Aansluitschakelaar van spuitgietmachines

Bouw, mijnbouw, laden

·Mixers, slijpmachines, vergruizers

·Bouwmachines

·Mijngereedschap

·Drijfstanglagers

Bruggen en liftrails

·Bruglagers

· Balken, bruggen, hangbruggen

· Kernenergiegerelateerde reactoren

·Stoomgenerator

eenheid: mm

Standaard nr.	W	L	Boutpositie		Montagebout
Standaard nr.	W	L	L1	L1	Maat	Hoeveelheid
JSOL-26×100	26	100	60	-	M8	2
JSOL-26×150		150	155	-		3
JSOL-26×200		200	55	50		4
JSOL-32×100	32	100	60	-	M10	2
JSOL-32×150		150	55	-		3
JSOL-32×200		200	55	50		4
JSOL-32×250		250	70	70
JSOL-50×200	50	200	55	50
JSOL-50×250		250	70	70
JSOL-50×300		300	65	65		5
JSOL-50×350		35	80	75		5

Materiaalsamenstelling en eigenschappen
Materiaal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dikte	8.0	8.9	7.8	8.9	8.0
Hardheid HB	>210	>70	>150	>95	>250
Treksterkte N/mm²	>750	>200	>600	>260	>800
Vloeisterkte N/mm²	>450	>90	>260	>150	>450
Verlenging%	>12	>15	>10	>৪	>800
Coëfficien van lineaire expansie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limiettemperatuur ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Belasting N/mm²	100	60	50	70	120
Max. Snelheid (droog) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressie van permanente vervorming 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Er is een grote vraag naar speciale materialen.

Uitwisseling van basismateriaal
Materiaalcodes	Chinese merken GB1176-87	Internationaal ISO1338	Duitsland DIN	Japan JIS	Amerika ASTM (UNS)	Engeland BS	Italië JM	Toepasselijke voorwaarden
JDB gegoten brons	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hoge belasting, lage snelheid Veelgebruikt
JDB-1Brons	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Middelhoge belasting, lage snelheid Veelgebruikt
JDB-2Brons	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Middenbelasting, middensnelheid, veel gebruikt
JDB-3Brons	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Middelmatige belasting, lage snelheid, veel gebruikt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over hoge belasting, lage snelheid, hoge belasting gebruikt

Vast smeermiddel
Smeermiddel	Functies	Typische applicatie
SL1 Grafiet toevoegen	Uitstekende weerstand tegen chemicaliën aanvallen en lage wrijving, temperatuurlimiet 400 ℃	Pak voor algemene machines en onder atmosfeer
SL4 PTFE toevoegen	Laagste wrijving en goede watersmering, temperatuurlimiet 300 ℃	Schip, hydraulische turbine, gasturbine, etc.

SUBMIT

Over ons

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. voorheen bekend als Jiashan Mingxu Precision Machinery Factory, werd opgericht in 2011. Het bedrijf is gevestigd in het achterland van de Yangtze River Delta Integrated Development Demonstration Zone, met locatie en gemakkelijk transport. Met meer dan tien jaar productie- en R&D-ervaring is het bedrijf nauw betrokken geweest bij de ontwikkeling en productie van solide smerende lagers, skateboards, glijbanen en sliders. ODM-leveranciers en bedrijf van JFB-schouderbusflens Grafiet ingelegd zelfsmerend lager in China. De productproductie maakt gebruik van moderne automatiseringsapparatuur, implementeert strikt de ISO2000-standaard voor kwaliteitsmanagementsysteem en de belangrijkste processen worden verwerkt door uiterst nauwkeurige CNC-machines. De belangrijkste producten van het bedrijf omvatten een reeks producten zoals JDB massief ingelegde zelfsmerende lagers, gesinterde staal-koperlagers, SF-1 zelfsmerende lagers, SF-2 zelfsmerende grenslagers en FB090 koperen lagers. Op grote schaal gebruikt in de auto-industrie, bouwmachines, metallurgische apparatuur, mijnbouwmachines, spuitgieten, matrijzen, textiel, drukwerk en vele andere machinebouwgebieden; Tot nu toe hebben de producten van het bedrijf zich over heel China verspreid en naar veel andere landen geëxporteerd, en worden ze diep erkend en geliefd bij binnenlandse en buitenlandse klanten. Mingxu Machinery houdt zich aan het serviceprincipe van "kwaliteitsgerichte service van hoge kwaliteit" en streeft ernaar klanten professionele producten en diensten te bieden. Levering groothandel MXB-JFB schouderbusflens Grafiet ingelegd zelfsmerend lager. Het bedrijf zal doorgaan met het introduceren van talenten, het verbeteren van het managementmechanisme, de integriteit, de ontwikkeling, de innovatie en het streven naar het opbouwen van een merk van wereldklasse.

Certificaat van eer

Nieuws

Waarom is hoogwaardig messing het meest geschikte materiaal voor zelfverzamelde lagers van het insert-type?
2025-04-23
In moderne industriële apparatuur, Zelfverminderings...
LEES VERDER
Wat is een stuwkrachtring? Wat zijn de belangrijkste toepassingsscenario's?
2025-04-21
In de precieze wereld van machines draagt elke kleine comp...
LEES VERDER
Waarom kiezen voor een ISO-gecertificeerde zelf-verkleinende lagerleverancier?
2025-04-18
Voor kopers is het selecteren van een leverancier niet ...
LEES VERDER
Onderhoudsvrije lagers: tribologische innovaties, geavanceerde materiaalsystemen en zelfvoorzienende prestatieparadigma's
2025-04-16
Onderhoudsvrije lagers Epitomiseer de convergentie van tribol...
LEES VERDER

Productkennis

Hoe werkt de configuratie van het boutgat in de JSOL zelfsmerende geleiderail 2/3/4/5 boutgattype bijdragen aan de veelzijdigheid ervan?

De veelzijdigheid van de JSOL zelfsmerende geleiderail 2/3/4/5 boutgattype is nauw verbonden met de doordacht ontworpen boutgatconfiguratie, een kenmerk dat aanpassingsvermogen en algehele prestatie-optimalisatie over een spectrum van pakketten verleent. Hier volgt een gedetailleerde verkenning van de manieren waarop de boutgatconfiguratie bijdraagt aan de veelzijdigheid ervan:

Adaptieve installaties: De configuraties met een aantal boutgaten van de geleiderail zorgen voor aanpasbaarheid gedurende de installatieduur, waardoor deze naadloos kan worden geïntegreerd in talrijke machineopstellingen. Deze aanpasbaarheid is een essentiële functie voor industrieën met verschillende uitrustingsspecificaties, waardoor een grotere verscheidenheid aan pakketten mogelijk is .

Positionele flexibiliteit: Het variërende bereik van boutgaten biedt positionele flexibiliteit, ruimtebeperkingen en stelt gebruikers in staat om eersteklas muziek te maken over de positie van de geleiderail. Dit aanpassingsvermogen zal vooral uitstekend zijn in scenario's waarin unieke uitlijning van cruciaal belang is voor de beste prestaties van de apparatuur.

Op maat maken van belastingverdeling: de voorkeur voor 2, 3, 4 of 5 boutgaten biedt een mechanisme om de belastingverdeling op maat te maken, waardoor klanten het draagvermogen van de rail kunnen optimaliseren op basis van specifieke toepassingsbehoeften. Dit kenmerk is van vitaal belang voor industrieën met verschillende belastingen eisen, waardoor een veelzijdig antwoord wordt geboden voor unieke machineopstellingen.

Stijfheid en stabiliteitsverbetering: De aanwezigheid van meer dan één boutgat vormt een aanvulling op de stijfheid en stabiliteit van de rail, kritische factoren bij het garanderen van stabiele en betrouwbare prestaties. Gebruikers kunnen een holle boutconfiguratie kiezen die aansluit bij hun stabiliteitsbehoeften en zo een flexibele oplossing biedt voor machines in unieke sectoren.

Precisie in uitlijning: de paar boutgaten maken een nauwkeurige uitlijning tijdens de installatie mogelijk en zorgen ervoor dat de rail nauwkeurig wordt geplaatst. Deze precisie is van vitaal belang voor toepassingen waarbij uitlijning een cruciale functie vervult bij het behouden van topkwaliteit en het verminderen van aan- en scheurvorming.

Effectieve trillingscontrole: De configuratie van de boutgaten draagt bij aan het vermogen van de rail om trillingen af te zuigen en schokken op te vangen, waardoor de algehele basisprestaties worden verbeterd. Verschillende holle boutvoorbereidingen kunnen ook verschillende niveaus van trillingsbeheer bieden, waardoor gebruikers een optimale configuratie kunnen kiezen die volledig is gebaseerd op op de trillingskarakteristieken van hun specifieke nutsvoorzieningen.

Compatibiliteit met diverse bevestigingssystemen: De veelzijdige boutgatconfiguraties zorgen ervoor dat de rail goed past bij diverse bevestigingssystemen en -strategieën. Dankzij dit aanpassingsvermogen kunnen klanten bevestigingsmiddelen kiezen die aansluiten bij hun specifieke wensen, waardoor integratie in buitengewone machineopstellingen eenvoudig wordt.

In wezen belichaamt de holle configuratie van de bout in de JSOL zelfsmerende geleiderail 2/drie/vier/5 boutgaten een verfijnde benadering van veelzijdigheid, die aanpassingsvermogen, positionele flexibiliteit, aanpassing van de lastverdeling, verbeterde druk, nauwkeurige uitlijning en krachtige trillingen biedt. beheren, compatibiliteit met diverse bevestigingssystemen en maatwerk. Deze veelzijdigheid positioneert de geleiderail als een flexibel antwoord dat kan voldoen aan de genuanceerde eisen van een groot aantal zakelijke toepassingen.
