SF-2S Lead-free Lubricated Bearing for Printing and Dyeing Machines

SF-2S oil-free lubricating bearing is an improved product of SF-2, with steel back matrix, sintered spherical tin bronze powder in the middle, and rolled surface with acetal resin and polymer material containing oleophilic fiber and special lubricant. The same product abroad is DS bearing, which is suitable for dry friction and less oil lubrication under normal temperature conditions. It has the advantages of low friction coefficient, good wear resistance and oil-free lubrication. At present, the product has been used in swinging motion, easy wear and corrosion, such as winders, bulldozers, printing and dyeing machines, coal mining machines, cranes, overhead cranes and other occasions.

Ontvang een offerte

PREV：FB092 Bronze Punch Bearing For Medium-Load And Low-Speed Occasions NEXT：SF-2Y Boundary Lubricated Lead-free Bearing

product Introductie
Parameter
Materiaal beschrijving
Neem contact met ons op

Producteigenschappen

1 Kan langdurig werken onder olievrije omstandigheden.

2 Meer geschikt voor werkomstandigheden bij lage snelheden en zware belasting, met goede slijtvastheid extreem lage wrijving.

3 Geschikt voor situaties waarin oliefilm moeilijk te vormen is, zoals heen en weer bewegend, roterend en intermitterende bewegingen.

4 Bestand tegen corrosie en oxidatie.

5 Onderhoudsvrij en lange levensduur.

Waarom kiezen voor olievrije lagers

Verlaag de productiekosten

Er is geen olietoevoerapparaat, olie-injectiegat of olie nodig groefverwerking, wat de productiekosten aanzienlijk kan besparen.

Verlaag de bedrijfskosten

Het vermindert het gebruik van smeerolie aanzienlijk, vermindert het onderhoud van apparatuur, en vermijdt verborgen gevaren veroorzaakt door onvoldoende olietoevoer, waardoor deze effectief worden verminderd operatie kosten.

Verkort de ontwerptijd

Het olievrije ontwerp vereenvoudigt de productstructuur en bespaart effectief ontwerptijd. Wij zijn professioneel ODM-leveranciers van SF-2S Lead-free Lubricated Bearing for Printing and Dyeing Machines

Bevorderlijk voor de bescherming van het milieu

Er is geen recycling van afgewerkte olie nodig, wat ook gunstig is voor de milieubescherming.

Toepassingsgebieden

Hoge temperatuur

·Staalfabriek

·Smeltoven

·Droogapparatuur

·Bakoven

· Warmteregelaar

Waterbestendig

· Dampoort

·Waterpomp

· Vloeistofschakelaarstructuur

·Offshore-constructies

·Dok- en slibmachine-uitrusting

Chemische industrie

·Chemische fabriek

· Galvaniseerapparatuur

·Afvalwaterzuiveringsapparatuur

· Verfmachines

· Apparatuur voor olie- en chemische raffinage

Energie

·Windkracht

·Nieuwe energie

Schip

·Dekkraan

·Anker

· Luikdeksel

· Roerarm

·Hijsmachines en hijsringapparatuur

Automobielproductie

· Stempelvorm

· Lasstructuur

·Schild- en drooglijn

·Metalen transportband

· Gereedschapswerktuigen

Zware industrie

· Fabrieksmachines voor stalen buizen

·Banden- en papierfabrieken

·Energiecentrale

· Aansluitschakelaar van spuitgietmachines

Bouw, mijnbouw, laden

·Mixers, slijpmachines, vergruizers

·Bouwmachines

·Mijngereedschap

·Drijfstanglagers

Bruggen en liftrails

·Bruglagers

· Balken, bruggen, hangbruggen

· Kernenergiegerelateerde reactoren

·Stoomgenerator

Technical Parameters

●Maximum bearing pressure: 70N/mm2
●Applicable temperature range: -40~+130℃
●Maximum sliding speed: 5m/s
●Friction coefficient: 0.04~0.20
●Maximum allowable PV value (dry): 3.2N/mm2 .m/s
●Maximum allowable PV value (oil): 25N/mm2 .m/s

Application Features

●Good load-bearing and wear-resistant performance.
●Suitable for rotating motion and swinging motion under high load and low speed, and occasions where frequent opening and closing under load make it difficult to form fluid dynamic lubrication.
●Under boundary lubrication conditions, it can be maintained without oiling for a long time, and oiling in the overlayer can make the bearing service life longer.
●The surface plastic layer can leave a certain margin during processing and molding, and can be processed by itself after assembly and pressing into the seat hole to achieve better assembly size.
●The product is mainly used in automobile chassis, metallurgical machinery, mining machinery, water conservancy machinery, construction machinery, agricultural machinery, rolling equipment, etc.
●Because it does not contain lead, it can be widely used in lead-free fields.

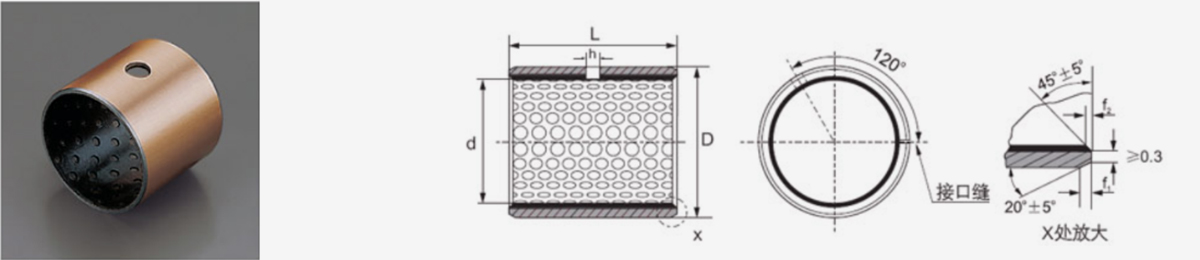

SF-2 Boundary Lubricated Bearing-Standard Size

Unit: mm

d	D	Shaft Diameter	Housing Hole H7	Thickness		Oil hole h	f 1	f 2	L 0 -0.40
d	D	Shaft Diameter	Housing Hole H7	Min.	Max.	Oil hole h	f 1	f 2	10	15	20	25	30	35	40	45	50	60
10	12	10 -0.022	12 +0.018	0.955	0.98	4	0.6	0.3	1010	1015	1020
12	14	12 -0.027	14 +0.018						1210	1215	1220
14	16	14 -0.027	16 +0.018							1415	1420
15	17	15 -0.027	17 +0.018							1515	1520	1525
16	18	16 -0.027	18 +0.018							1615	1620	1625
18	20	18 -0.027	20 +0.021							1815	1820	1825
20	23	20 -0.033	23 +0.021	1.445	1.475		0.6	0.4		2015	2020	2025	2030
22	25	22 -0.033	25 +0.021							2215		2225
25	28	25 -0.033	28 +0.021			6				2515	2520	2525	2530
28	32	28 -0.033	32 +0.025	1.935	1.97		1.2	0.4			2820		2830
30	34	30 -0.033	34 +0.025								3020	3025	3030	3035	3040
35	39	35 -0.039	39 +0.025								3520		3530	3535	3540
40	44	40 -0.039	44 +0.025			8					4020		4030	4035	4040		4050
45	50	45 -0.039	50 +0.025	2.415	2.46		1.8	0.6			4520		4530		4540	4545	4550
50	55	50 -0.039	55 +0.030										5030		5040		5050	5060
55	60	55 -0.046	60 +0.030										5530		5540		5550	5560
60	65	60 -0.046	65 +0.030										6030		6040		6050	6060

Unit: mm

d	D	Shaft Diameter	Housing Hole H7	Thickness		Oil hole h	f 1	f 2	L 0 -0.40
d	D	Shaft Diameter	Housing Hole H7	Min.	Max.	Oil hole h	f 1	f 2	40	50	60	80	90	95	100	110	120
65	70	65 -0.046	70 +0.030	2.415	2.46	8	1.8	0.6	6540		6560
70	75	70 -0.046	75 +0.030						7040	7050		7080
75	80	75 -0.046	80 +0.030						7540		7560	7580
80	85	80 -0.046	85 +0.035	2.385	2.45	9.5	1.8	1.8	8040		8060	8080
85	90	85 -0.054	90 +0.035						8540		8560	8580
90	95	90 -0.054	95 +0.035						9040		9060	9080	9090
100	105	100 -0.054	105 +0.035							10050		10080		10095
105	110	105 -0.054	110 +0.035								10560	10580		10595		105110
110	115	110 -0.054	115 +0.035								11060	11080		11095		110110
120	125	120 -0.054	125 +0.040				1.8	0.6			12060	12080				120110
125	130	125 -0.063	130 +0.040								12560					125110
130	135	130 -0.063	135 +0.040							13050	13060	13080			130100
140	145	140 -0.063	145 +0.040							14050	14060	14080			140100
150	155	150 -0.063	155 +0.040							15050	15060	15080			150100
160	165	160 -0.063	165 +0.040			9.5				16050	16060	16080			160100
170	175	170 -0.063	175 +0.040							17050		17080			170100
180	185	180 -0.063	185 +0.046							18050	18060	18080			180100	&

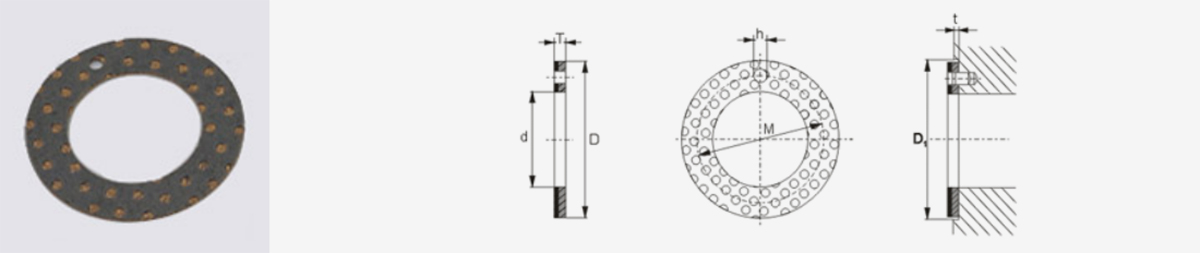

SF-2 Boundary Lubricated Washer-Standard Size

Unit: mm

Shaft Diameter	No.
		d +0.25	D -0.25	T -0.05	M ±0.12	H+0.4	T±0.2	D1+0.12
		d +0.25	D -0.25	T -0.05	M ±0.12	+0.1	T±0.2	D1+0.12
8	WC10SF-2	10	20	1.5	15	1.5	1	20
10	WC12SF-2	12	24		18	1.5		24
12	WC14SF-2	14	26		20	2		26
14	WC16SF-2	16	30		23			30
16	WC18SF-2	18	32		25			32
18	WC20SF-2	20	36		28	3		36
20	WC22SF-2	22	38		30			38
22	WC24SF-2	24	42		33			42
24	WC26SF-2	26	44		35			44
26	WC28SF-2	28	48		38	4		48
30	WC32SF-2	32	54		43			54
36	WC38SF-2	38	62		50			62
40	WC42SF-2	42	66		54			66
46	WC48SF-2	48	74	2	61		1.5	74
50	WC52SF-2	52	78		65			78
60	WC62SF-2	62	90		76			90

Materiaalsamenstelling en eigenschappen
Materiaal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Dikte	8.0	8.9	7.8	8.9	8.0
Hardheid HB	>210	>70	>150	>95	>250
Treksterkte N/mm²	>750	>200	>600	>260	>800
Vloeisterkte N/mm²	>450	>90	>260	>150	>450
Verlenging%	>12	>15	>10	>৪	>800
Coëfficien van lineaire expansie 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Limiettemperatuur ℃	-40 ~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40 ~ 150
Max. Belasting N/mm²	100	60	50	70	120
Max. Snelheid (droog) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compressie van permanente vervorming 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Er is een grote vraag naar speciale materialen.

Uitwisseling van basismateriaal
Materiaalcodes	Chinese merken GB1176-87	Internationaal ISO1338	Duitsland DIN	Japan JIS	Amerika ASTM (UNS)	Engeland BS	Italië JM	Toepasselijke voorwaarden
JDB gegoten brons	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Hoge belasting, lage snelheid Veelgebruikt
JDB-1Brons	ZCuSn5 Pb5Zn5	GCUPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Middelhoge belasting, lage snelheid Veelgebruikt
JDB-2Brons	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Middenbelasting, middensnelheid, veel gebruikt
JDB-3Brons	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Middelmatige belasting, lage snelheid, veel gebruikt
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over hoge belasting, lage snelheid, hoge belasting gebruikt

Vast smeermiddel
Smeermiddel	Functies	Typische applicatie
SL1 Grafiet toevoegen	Uitstekende weerstand tegen chemicaliën aanvallen en lage wrijving, temperatuurlimiet 400 ℃	Pak voor algemene machines en onder atmosfeer
SL4 PTFE toevoegen	Laagste wrijving en goede watersmering, temperatuurlimiet 300 ℃	Schip, hydraulische turbine, gasturbine, etc.
