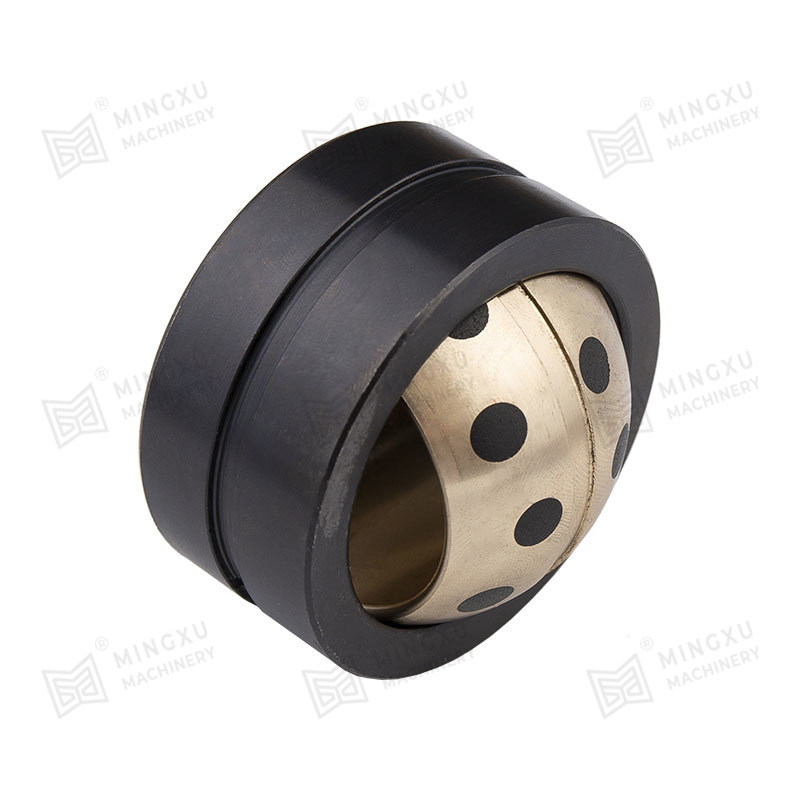

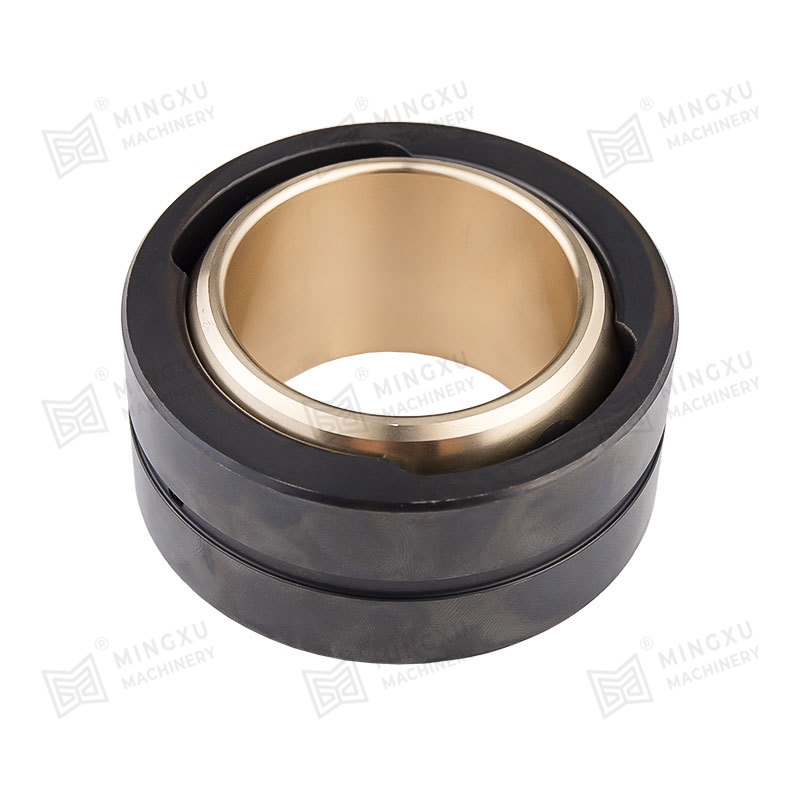

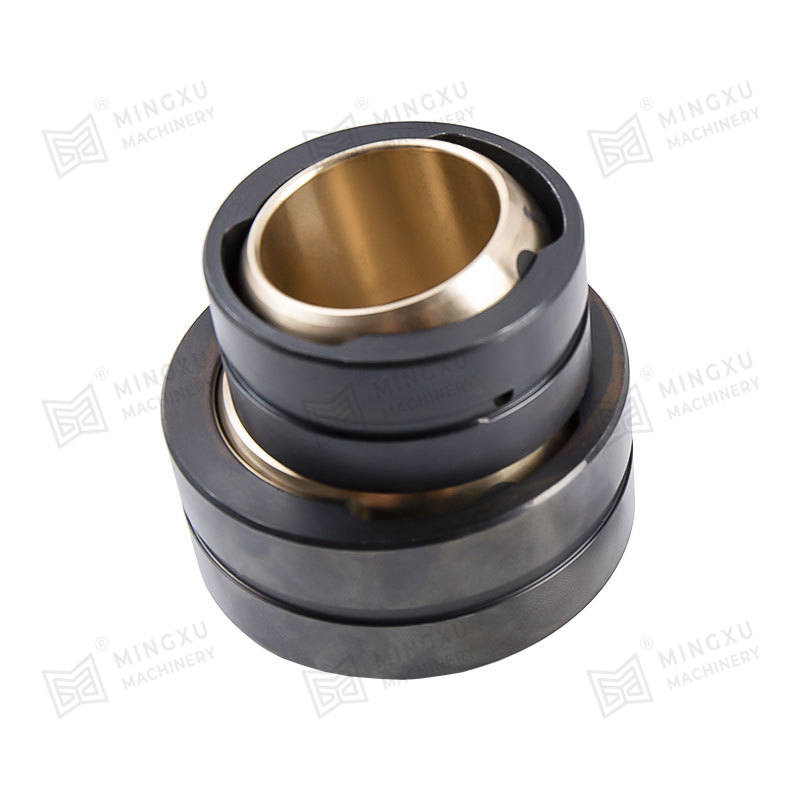

MXB-JDBS Op brons gebaseerd massief ingelegd zelfsmerend sferisch lager

MXB-JDBS op brons gebaseerd massief ingelegd zelfsmerend sferisch lager is een sferisch glijlager. Het glijdende contactoppervlak is een bolvormig binnenoppervlak en een bolvormig buitenoppervlak. Het kan tijdens beweging onder elke hoek draaien en zwaaien. Het keurt oppervlaktefosfateren, gebakken mond, opvulling goed. Het wordt gemaakt door verschillende speciale processen zoals spuiten. Sferische lagers hebben de kenmerken van een groot draagvermogen, slagvastheid, corrosieweerstand, slijtvastheid, zelfuitlijning en goede smering. De structuur van het sferische lager is eenvoudiger dan die van het wentellager. Het bestaat hoofdzakelijk uit een binnenring met een bolvormig buitenoppervlak en een buitenring met een bolvormig binnenoppervlak. Bollagers worden over het algemeen gebruikt voor zwenkbewegingen met lage snelheid (dwz hoekbewegingen). Omdat het glijoppervlak bolvormig is, kunnen ze binnen een bepaald hoekbereik ook kantelbewegingen uitvoeren (d.w.z. uitlijnbewegingen). Wanneer de steunas en het schachtgat niet concentrisch zijn. Zelfs als de temperatuur relatief hoog is, kan deze nog steeds normaal werken en wordt deze veel gebruikt in hydraulische cilinders, smeedwerktuigmachines, technische machines, automatiseringsapparatuur, schokdempers voor auto's, waterbescherming machines en andere industrieën. JDBS-sferische lagers combineren de slijtvastheid van een koperlegering en de zelfsmerende eigenschappen van vaste smeermiddelen, en vereisen geen bijtanken en onderhoud tijdens gebruik.

Ontvang een offerte
PREV：MXB-JDBU Zelfsmerend gegoten bronzen lagerNEXT：MXB-JDB ISO-gecertificeerde, met grafiet ingelegde bronzen bussen
  • product Introductie
  • Parameter
  • Materiaal beschrijving
  • Neem contact met ons op
  • Producteigenschappen
    1 Kan langdurig werken onder olievrije omstandigheden.
    2 Meer geschikt voor werkomstandigheden bij lage snelheden en zware belasting, met goede slijtvastheid extreem lage wrijving.
    3 Geschikt voor situaties waarin oliefilm moeilijk te vormen is, zoals heen en weer bewegend, roterend en intermitterende bewegingen.
    4 Bestand tegen corrosie en oxidatie.
    5 Onderhoudsvrij en lange levensduur.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd. Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Zhejiang Mingxu Machinery Manufacturing Co., Ltd.
    Waarom kiezen voor olievrije lagers
    Verlaag de productiekosten

    Er is geen olietoevoerapparaat, olie-injectiegat of olie nodig groefverwerking, wat de productiekosten aanzienlijk kan besparen.

    Verlaag de bedrijfskosten

    Het vermindert het gebruik van smeerolie aanzienlijk, vermindert het onderhoud van apparatuur, en vermijdt verborgen gevaren veroorzaakt door onvoldoende olietoevoer, waardoor deze effectief worden verminderd operatie kosten.

    Verkort de ontwerptijd

    Het olievrije ontwerp vereenvoudigt de productstructuur en bespaart effectief ontwerptijd. Wij zijn professioneel ODM-leveranciers van JDBS Op brons gebaseerd massief ingelegd zelfsmerend sferisch lager

    Bevorderlijk voor de bescherming van het milieu

    Er is geen recycling van afgewerkte olie nodig, wat ook gunstig is voor de milieubescherming.

    Toepassingsgebieden
    Hoge temperatuur

    ·Staalfabriek

    ·Smeltoven

    ·Droogapparatuur

    ·Bakoven

    · Warmteregelaar

    Waterbestendig

    · Dampoort

    ·Waterpomp

    · Vloeistofschakelaarstructuur

    ·Offshore-constructies

    ·Dok- en slibmachine-uitrusting

    Chemische industrie

    ·Chemische fabriek

    · Galvaniseerapparatuur

    ·Afvalwaterzuiveringsapparatuur

    · Verfmachines

    · Apparatuur voor olie- en chemische raffinage

    Energie

    ·Windkracht

    ·Nieuwe energie

    Schip

    ·Dekkraan

    ·Anker

    · Luikdeksel

    · Roerarm

    ·Hijsmachines en hijsringapparatuur

    Automobielproductie

    · Stempelvorm

    · Lasstructuur

    ·Schild- en drooglijn

    ·Metalen transportband

    · Gereedschapswerktuigen

    Zware industrie

    · Fabrieksmachines voor stalen buizen

    ·Banden- en papierfabrieken

    ·Energiecentrale

    · Aansluitschakelaar van spuitgietmachines

    Bouw, mijnbouw, laden

    ·Mixers, slijpmachines, vergruizers

    ·Bouwmachines

    ·Mijngereedschap

    ·Drijfstanglagers

    Bruggen en liftrails

    ·Bruglagers

    · Balken, bruggen, hangbruggen

    · Kernenergiegerelateerde reactoren

    ·Stoomgenerator

  • eenheid: mm

    Onderdeelnr. dH7 D1 h6 B C D B Uitlijningshoek α° Toegestane radiale belasting (kN) Toelaatbare stuwkracht (kN)
    JDBS-015 15 0.018 26 0 12 9 22 4 8 6.5 0.5
    0 -0,013
    JDBS-020 20 0.021 32 0 16 14 28 " 4 12.6 1.4
    0 -0,016
    JDBS-025 25 " 42 " 21 18 36 " 5 21.8 2.5
    JDBS-030 30 " 50 " 27 23 44 " 6 32.0 3.5
    JDBS-035 35 0.025 55 0 30 26 49 " 5 43.7 4.8
    0 -0,019
    JDBS-040 40 " 62 " 33 28 55 " 6 54.7 5.7
    JDBS-045 45 " 72 " 36 31 65 " 5 69.7 7.2
    JDBS-050 50 " 80 " 42 36 70 " " 92.4 10
    JDBS-060 60 0.030 100 0 53 45 90 " 6 143 16
    0 -0,022
    JDBS-070 70 " 110 " 58 50 99 " 5 181 20
    JDBS-080 80 " 130 " 70 60 115 " 6 254 30
    JDBS-090 90 0.035 140 0 76 65 125 " " 313 36
    0 -0,025
    JDBS-100 100 " 160 " 88 75 145 6 " 544 64
    JDBS-110 110 " 170 " 93 80 155 " 5 642 73
    JDBS-120 120 " 190 0 105 90 17 " 6 797 94
    -0,029
    JDBS-130 130 0.040 200 " 110 95 180 " 5 880 105
    0
    JDBS-140 140 " 210 " 90 70 " " 7 668 56
    JDBS-150 150 " 220 " 120 105 200 " 5 1135 129
    JDBS-160 160 " 230 " 105 80 " " 8 891 73
    JDBS-180 180 " 260 0 105 " 225 " 6 1002 74
    -0,032
    JDBS-200 200 0.046 290 " 130 100 250 " 7 1434 117
    0
    JDBS-220 220 " 320 0 135 " 275 " 8 1577 118
    -0,036
    JDBS-240 240 " 340 " 140 " 300 9 " 1720 "
    JDBS-260 260 0.052 370 " 150 110 325 " 7 2072 143
    0
    JDBS-280 280 " 400 " 155 120 350 " 6 2455 172
    JDBS-300 300 " 430 0 165 120 375 " 7 2630 "
    -0,040
  • Materiaalsamenstelling en eigenschappen
    Materiaal CuZn25Al5Mn3Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 CuZn25Al5Mn4Fe3
    Dikte 8.0 8.9 7.8 8.9 8.0
    Hardheid HB >210 >70 >150 >95 >250
    Treksterkte N/mm² >750 >200 >600 >260 >800
    Vloeisterkte N/mm² >450 >90 >260 >150 >450
    Verlenging% >12 >15 >10 >৪ >800
    Coëfficien van lineaire expansie 10 -5 /℃ 1.9 1.8 1.6 1.8 1.9
    Limiettemperatuur ℃ -40 ~ 300 -40 ~ 400 -40 ~ 400 -40 ~ 400 -40 ~ 150
    Max. Belasting N/mm² 100 60 50 70 120
    Max. Snelheid (droog) m/min 15 10 20 10 15
    Max.PV N/mm²*m/min 200 60 60 80 200
    Compressie van permanente vervorming 300N/mm² <0,01 <0,05 <0,04 <0,05 <0,05
    *Er is een grote vraag naar speciale materialen.

    Uitwisseling van basismateriaal
    Materiaalcodes Chinese merken
    GB1176-87     		Internationaal
    ISO1338     		Duitsland
    DIN     		Japan
    JIS     		Amerika
    ASTM (UNS)     		Engeland
    BS     		Italië
    JM     		Toepasselijke voorwaarden
    JDB gegoten brons ZCuZn25AI5
    Fe3Mn3     		GCUZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 Hoge belasting, lage snelheid Veelgebruikt
    JDB-1Brons ZCuSn5
    Pb5Zn5     		GCUPb5
    Sn5Zn5     		DIN1705
    G-CuSn5ZnPb     		H5111
    BC6     		B30-92
    C83600     		LG2 JM7-15 Middelhoge belasting, lage snelheid Veelgebruikt
    JDB-2Brons ZCuAI9Fe4 Ni4Mn2 GCUAI10
    FeNiS     		DIN17656
    G-CuAI10Ni     		H5114
    AIBC3     		B30-92
    C95500     		AB2 JM3-15 Middenbelasting, middensnelheid, veel gebruikt
    JDB-3Brons ZCuSn12 G-CuSn12 CAC503B B30-92
    C90800     		PB2 JM1-15 Middelmatige belasting, lage snelheid, veel gebruikt
    JDB-5 ZCuZn25AI6 Fe3Mn3 GCUZn25AI6
    Fe3Mn3     		DIN1709
    G-CuZn25AI5     		H5102
    CAC304     		B30-92
    C86300     		HTB2 JM18-1 Over hoge belasting, lage snelheid, hoge belasting gebruikt

    Vast smeermiddel
    Smeermiddel Functies Typische applicatie
    SL1
    Grafiet toevoegen     		Uitstekende weerstand tegen chemicaliën
    aanvallen en lage wrijving, temperatuurlimiet 400 ℃     		Pak voor algemene machines en
    onder atmosfeer
    SL4
    PTFE toevoegen     		Laagste wrijving en goede watersmering, temperatuurlimiet 300 ℃ Schip, hydraulische turbine, gasturbine, etc.
    SUBMIT

gerelateerde producten

Over ons

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. voorheen bekend als Jiashan Mingxu Precision Machinery Factory, werd opgericht in 2011. Het bedrijf is gevestigd in het achterland van de Yangtze River Delta Integrated Development Demonstration Zone, met locatie en gemakkelijk transport. Met meer dan tien jaar productie- en R&D-ervaring is het bedrijf nauw betrokken geweest bij de ontwikkeling en productie van solide smerende lagers, skateboards, glijbanen en sliders. ODM-leveranciers en bedrijf van JFB-schouderbusflens Grafiet ingelegd zelfsmerend lager in China. De productproductie maakt gebruik van moderne automatiseringsapparatuur, implementeert strikt de ISO2000-standaard voor kwaliteitsmanagementsysteem en de belangrijkste processen worden verwerkt door uiterst nauwkeurige CNC-machines. De belangrijkste producten van het bedrijf omvatten een reeks producten zoals JDB massief ingelegde zelfsmerende lagers, gesinterde staal-koperlagers, SF-1 zelfsmerende lagers, SF-2 zelfsmerende grenslagers en FB090 koperen lagers. Op grote schaal gebruikt in de auto-industrie, bouwmachines, metallurgische apparatuur, mijnbouwmachines, spuitgieten, matrijzen, textiel, drukwerk en vele andere machinebouwgebieden; Tot nu toe hebben de producten van het bedrijf zich over heel China verspreid en naar veel andere landen geëxporteerd, en worden ze diep erkend en geliefd bij binnenlandse en buitenlandse klanten. Mingxu Machinery houdt zich aan het serviceprincipe van "kwaliteitsgerichte service van hoge kwaliteit" en streeft ernaar klanten professionele producten en diensten te bieden. Levering groothandel MXB-JFB schouderbusflens Grafiet ingelegd zelfsmerend lager. Het bedrijf zal doorgaan met het introduceren van talenten, het verbeteren van het managementmechanisme, de integriteit, de ontwikkeling, de innovatie en het streven naar het opbouwen van een merk van wereldklasse.

Zhejiang Mingxu Machinery Manufacturing Co., Ltd.

Certificaat van eer

Nieuws

Productkennis

Hoe worden de spelingen en toleranties van JDBS op brons gebaseerde, massieve ingelegde zelfsmerende sferische lagers gecontroleerd tijdens het productieproces?

De spelingen en toleranties van JDBS op brons gebaseerde, massief ingelegde zelfsmerende sferische lagers worden gecontroleerd via diverse productiebenaderingen en hoogwaardige controlemaatregelen. Hier zijn enkele benaderingen waarop deze aspecten worden gecontroleerd:
Materiaalkeuze: Voor de vervaardiging van JDBS-lagers worden de beste stoffen met constante verblijfstijden gekozen. Dit garandeert een voorspelbaar gedrag op een bepaald punt van de productietechniek en behoudt de gewenste spelingen en toleranties.
Precisiebewerking: De fabricageprocedure omvat precisiebewerkingstechnieken om de lagercomponenten op de juiste manier te vormen. Computergestuurde bewerkingsfaciliteiten worden gebruikt om een ​​strak dimensionaal beheer te verkrijgen en de favoriete spelingen en toleranties te behouden.
Kwaliteitsmanipulatiecontroles: Regelmatige inspecties en best-management-controles worden op een bepaald punt van elke graad van de productiemethode uitgevoerd. Dit bestaat uit maatmetingen, controles van de vloerafwerking en evaluatie van spelingen en toleranties. Eventuele afwijkingen buiten de gestelde grenzen worden onderkend en aangepakt.
Testen en validatie: JDBS Op brons gebaseerde massieve ingelegde zelfsmerende sferische lagers ondergaan rigoureuze tests en validaties om er zeker van te zijn dat ze voldoen aan de gespecificeerde spelingen en toleranties. Dit kan meetparameters inhouden, waaronder radiale speling, axiale speling en rotatiekoppel om naleving van de lay-outspecificaties te bevestigen.
Documentatie en traceerbaarheid: De productiewijze wordt gedocumenteerd om een ​​zekere traceerbaarheid van elk geproduceerd lager te garanderen. Hierdoor kunnen eventuele inconsistenties of afwijkingen in de speling en tolerantiecontrole worden gevolgd en geïdentificeerd, waardoor corrigerende bewegingen kunnen worden gemaakt.
Door deze productieprocessen en hoogwaardige controlemaatregelen op te leggen, kan JDBS de spelingen en toleranties in hun op brons gebaseerde, massief ingelegde zelfsmerende sferische lagers efficiënt manipuleren, waardoor regelmatige en betrouwbare algehele prestaties worden gegarandeerd.
